从整体解读tomcat
一. tomcat的容器组件
???? 1.Engine,实现类StandardEngine
?????2.Host,实现类StandardHost
???? 3.Context,实现类StandardContext
???? 4.Wrapper,实现类StandardWrapper
???? 容器类之间的关系如下:
??????
?
?

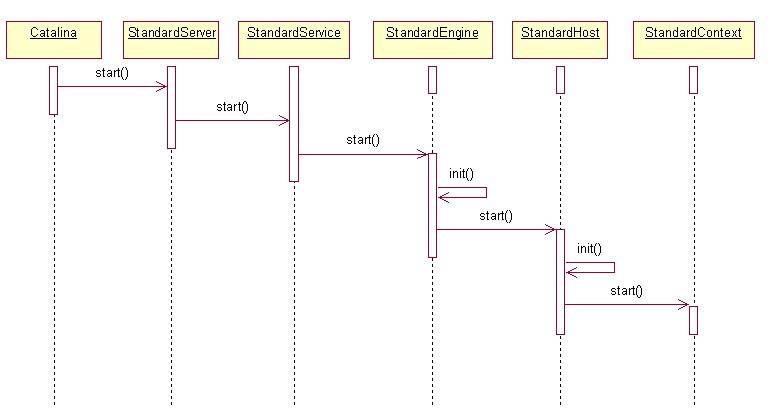

容器的初始化顺序:??
?
?二. tomcat的连接器组件
?????? tomcat服务器在启动后,可以对外提供多个服务(默认只提供一个服务,见Server.xml),每个服务可以包含多个连接器.多个连接器可以使得Tomcat能服务于多个协议
?????? 1. BIO Http? Connector,用io的方式处理http请求
?????? 2. NIO Http Connector,用nio的方式处理http请求,支持长连接
?????? 3. APR Http Connector,用C实现,通过JNI调用,可以提升对静态资源(如HTML,CSS,JS,图片等)的访问性能
?????? 4.?AJP Connector基于AJP协议,专门为tomcat与http服务器之间通信定制的协议 ,能提供较高的通信速度和效率

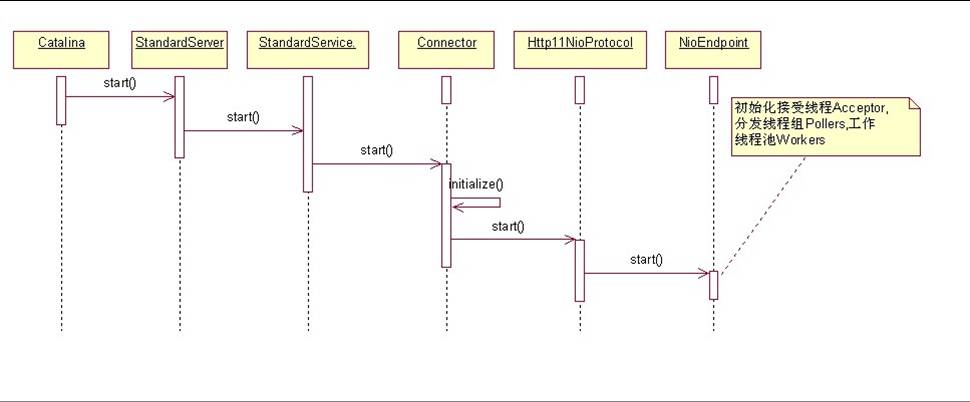

?????? 以NIO Http Connector为例,tomcat连接器组件的初始化顺序:
??????
?
?三.tomcatr的Pipeline和Value组件
???????? 每种容器都有属于自己的Pipeline,默认实现类为StandardPipeline,
??????? ?每种容器都可以在自己的管道增加任意的Valve.自己实现的Value类在server.xml文件里面配置一下就可以使用了.
?????????每种容器都有一个默认的Value,命名通常为StandardXXXValue,如Engine默认的Value是StandardEngineValue.它们是每个容器的最后一个 执行的Value, 负责将请求传给它们的子容器,因此请求能一直向下执行
?
四,tomcat的整体架构图如下:
?????
?
?从上图可以看出,请求从ProtocolHandler开始接入,一直到执行对应的Servlet结束
?
