HTML5 WebSocket 使用示例

2012-09-28

HTML5 WebSocket 应用示例? ? ?继续上一篇《HTML5 WebSocket 技术介绍》的内容，本篇将以示例说明WebSocket的

HTML5 WebSocket 应用示例

? ? ?继续上一篇《HTML5 WebSocket 技术介绍》的内容，本篇将以示例说明WebSocket的使用，这个示例同时结合了TWaver HTML5的使用，场景如下：后台提供拓扑数据，并以JSON格式通过WebSocket推送到各个客户端，客户端获取到拓扑信息后，通过TWaver HTML5的Network组件呈现于界面，客户端可以操作网元，操作结果通过WebSocket提交到后台，后台服务器更新并通知所有的客户端刷新界面，此外后台服务器端还会不断产生告警，并推送到各个客户端更新界面。

大体结构
?

准备
? ? ?需要用到jetty和twaver html5，可自行下载：
jetty ：http://www.eclipse.org/jetty/
twaver html5

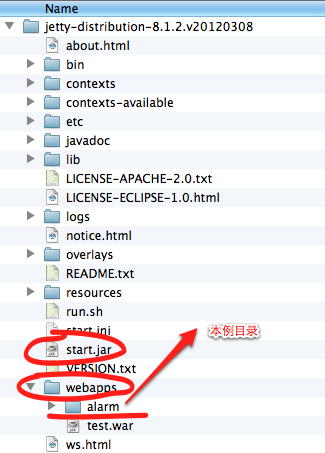

jetty目录结构
? ? ? jetty下载解压后是下面的结构，运行start.jar（java -jar start.jar）启动jetty服务器，web项目可以发布在/webapps目录中，比如本例目录/webapps/alarm/

后台部分

? ? ? 后台使用jetty，其使用风格延续servlet的api，可以按Serlvet的使用和部署方式来使用，本例中主要用到三个类

WebSocketServlet – WebSocket服务类

WebSocket – 对应一个WebSocket客户端

WebSocket.Conllection – 代表一个WebSocket连接

WebSocketServlet
? ? ? 全名为org.eclipse.jetty.websocket.WebSocketServlet，用于提供websocket服务，继承于HttpServlet，增加了方法public WebSocket doWebSocketConnect(HttpServletRequest request, String protocol)，在客户端第一次请求websocket连接时会调用该方法，如果允许建立连接，则返回一个WebSocket实例对象，否则返回null。
? ? ? 本例中将定义一个AlarmServlet类，继承于WebSocketServlet，并实现doWebSocketConnect方法，返回一个 ? AlarmWebSocket实例，代表一个客户端。

AlarmServlet

? ? ? AlarmWebSocket中有个clients属性，用于维持一个客户端（AlarmWebSocket）列表，当与客户端建立连接时，会将客户端对应的AlarmWebSocket实例添加到这个列表，当客户端关闭时，则从这个列表中删除。

public class AlarmServlet extends org.eclipse.jetty.websocket.WebSocketServlet {private final Set<AlarmWebSocket> clients;//保存客户端列表public AlarmServlet() {initDatas();//初始化数据}@Overridepublic WebSocket doWebSocketConnect(HttpServletRequest request, String protocol) {return new AlarmWebSocket();}//...}

AlarmWebSocket

? ? ? 来看看AlarmWebSocket的实现，这里定义的是一个内部类，实现了接口org.eclipse.jetty.websocket.WebSocket.OnTextMessage的三个方法：onOpen/onMessage/onClose，这三个方法分别在连接建立，收到客户端消息，关闭连接时回调，如果需要向客户端发送消息，可以通过Connection#sendMessage(…)方法，消息统一使用JSON格式，下面是具体实现：

   class AlarmWebSocket implements org.eclipse.jetty.websocket.WebSocket.OnTextMessage   {   WebSocket.Connection connection;@Overridepublic void onOpen(Connection connect) {this.connection = connect;clients.add(this);sendMessage(this, "reload", loadDatas());}@Overridepublic void onClose(int code, String message) {clients.remove(this);}@Overridepublic void onMessage(String message) {Object json = JSON.parse(message);if(!(json instanceof Map)){return;}//解析消息，jetty中json数据将被解析成map对象Map map = (Map)json;//通过消息中的信息，更新后台数据模型...//处理消息，通知到其他各个客户端for(AlarmWebSocket client : clients){if(this.equals(client)){continue;}sendMessage(client, null, message);}}}private void sendMessage(AlarmWebSocket client, String action, String message){try {if(message == null || message.isEmpty()){message = """";}if(action != null){message = "{"action":"" + action + "", "data":" + message + "}";}client.connection.sendMessage(message);} catch (IOException e) {e.printStackTrace();}}

后台配置

? ? ? 后台配置如serlvet相同，这里设置的url名称为/alarmServer

<?xml version="1.0" encoding="UTF-8"?><web-app    xmlns="http://java.sun.com/xml/ns/javaee"    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"    xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_3_0.xsd"    metadata-complete="false"    version="3.0">    <servlet>        <servlet-name>alarmServlet</servlet-name>        <servlet-class>web.AlarmServlet</servlet-class>        <load-on-startup>1</load-on-startup>    </servlet>    <servlet-mapping>        <servlet-name>alarmServlet</servlet-name>        <url-pattern>/alarmServer</url-pattern>    </servlet-mapping></web-app>

前台部分

? ? ? ?看看前台的大体结构，创建websocket连接，监听相关事件，比如onmessage事件，可以收到后台发送的信息（JSON格式），解析后更新到界面，详细的处理函数将稍后介绍

function init(){    window.WebSocket = window.WebSocket || window.MozWebSocket;    if (!window.WebSocket){        alert("WebSocket not supported by this browser");        return;    }    var websocket = new WebSocket("ws://127.0.0.1:8080/alarm/alarmServer");    websocket.onopen = onopen;    websocket.onclose = onclose;    websocket.onmessage = onmessage;    ...}function onmessage(evt){    var data = evt.data;    if(!data){        return;    }    data = stringToJson(data);    if(!data){        return;    }    ...}function jsonToString(json){    return JSON.stringify(json);}function stringToJson(str){    try{        str = str.replace(/\'/g, """);        return JSON.parse(str);    }catch(error){        console.log(error);    }}

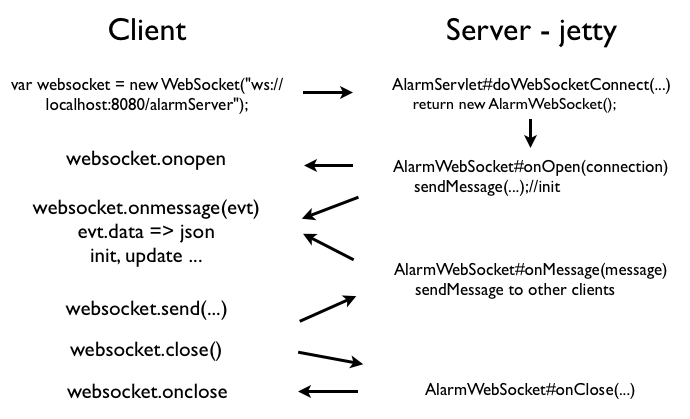

WebSocket前后台流程
?

业务实现

数据模型

? ? ? 本例需要用到三种业务类型，节点，连线和告警，后台分别提供了实现类，并定义了名称，位置，线宽等属性，此外还提供了导出json数据的功能。

  interface IJSON{  String toJSON();  }  class Data{  String name;  public Data(String name){  this.name = name;  }  }  class Node extends Data implements IJSON{  public Node(String name, double x, double y){  super(name);  this.x = x;  this.y = y;  }  double x, y;  public String toJSON(){  return "{"name":"" + name + "", "x":"" + x + "","y":"" + y + ""}";  }  }  class Link extends Data implements IJSON{  public Link(String name, String from, String to, int width){  super(name);  this.from =from;  this.to = to;  this.width = width;  }  String from;  String to;  int width = 2;  public String toJSON(){  return "{"name":"" + name + "", "from":"" + from + "", "to":"" + to + "", "width":"" + width + ""}";  }  }  class Alarm implements IJSON{  public Alarm(String elementName, String alarmSeverity){  this.alarmSeverity = alarmSeverity;  this.elementName = elementName;  }  String alarmSeverity;  String elementName;@Overridepublic String toJSON() {return "{"elementName": "" + elementName + "", "alarmSeverity": "" + alarmSeverity + ""}";}  }

? ? ? ? 后台维持三个数据集合，分别存放节点，连线和告警信息，此外elementMap以节点名称为键，便于节点的快速查找

Map<String, Data> elementMap = new HashMap<String, AlarmServlet.Data>();List<Node> nodes = new ArrayList<AlarmServlet.Node>();List<Link> links = new ArrayList<AlarmServlet.Link>();List<Alarm> alarms = new ArrayList<AlarmServlet.Alarm>();

初始化数据

? ? ? ?在servlet构造中，我们添加了些模拟数据，在客户端建立连接时(AlarmWebSocket#onOpen(Connection connection))，后台将节点连线和告警信息以JSON格式发送到前台（sendMessage(this, “reload”, loadDatas());）

public AlarmServlet() {initDatas();...}public void initDatas() {int i = 0;double cx = 350, cy = 230, a = 250, b = 180;nodes.add(new Node("center", cx, cy));double angle = 0, perAngle = 2 * Math.PI/10;while(i++ < 10){Node node = new Node("node_" + i, cx + a * Math.cos(angle), cy + b * Math.sin(angle));elementMap.put(node.name, node);nodes.add(node);angle += perAngle;}i = 0;while(i++ < 10){Link link = new Link("link_" + i, "center", "node_" + i, 1 + random.nextInt(10));elementMap.put(link.name, link);links.add(link);}}private String loadDatas(){StringBuffer result = new StringBuffer();result.append("{"nodes":");listToJSON(nodes, result);result.append(", "links":");listToJSON(links, result);result.append(", "alarms":");listToJSON(alarms, result);result.append("}");return result.toString();}   class AlarmWebSocket implements org.eclipse.jetty.websocket.WebSocket.OnTextMessage   {   ...@Overridepublic void onOpen(Connection connect) {this.connection = connect;clients.add(this);sendMessage(this, "reload", loadDatas());}   ...   }

初始数据前台展示

初始数据通过后台的sendMessage(…)方法推送到客户端，客户端可以在onmessage回调函数中收到，本例我们使用twaver html5组件来展示这些信息。TWaver组件的使用流程一如既往，先作数据转换，将JSON数据转换成TWaver的网元类型，然后填充到ElementBox数据容器，最后关联上Network拓扑图组件，代码如下：

<!DOCTYPE html><html><head>    <title>TWaver HTML5 Demo - Alarm</title>    <script type="text/javascript" src="./twaver.js"></script>    <script type="text/javascript">        var box, network, nameFinder;        function init(){            network = new twaver.network.Network();            box = network.getElementBox();            nameFinder = new twaver.QuickFinder(box, "name");            var networkDom = network.getView();            networkDom.style.width = "100%";            networkDom.style.height = "100%";            document.body.appendChild(networkDom);            window.WebSocket = window.WebSocket || window.MozWebSocket;            if (!window.WebSocket){                alert("WebSocket not supported by this browser");                return;            }            var websocket = new WebSocket("ws://127.0.0.1:8080/alarm/alarmServer");            ...            websocket.onmessage = onmessage;        }        ...        function onmessage(evt){            var data = evt.data;            if(!data){                return;            }            data = stringToJson(data);            if(!data){                return;            }            var action = data.action;            if(!action){                return;            }            if(action == "alarm.clear"){                box.getAlarmBox().clear();                return;            }            data = data.data;            if(!data){                return;            }            if(action == "reload"){                reloadDatas(data);                return;            }            if(action == "alarm.add"){                newAlarm(data)                return;            }            if(action == "node.move"){                modeMove(data);                return;            }        }        function reloadDatas(datas){            box.clear();            var nodes = datas.nodes;            var links = datas.links;            var alarms = datas.alarms;            for(var i=0,l=nodes.length; i < l; i++){                var data = nodes[i];                var node = new twaver.Node();                node.setName(data.name);                node.setCenterLocation(parseFloat(data.x), parseFloat(data.y));                box.add(node);            }            for(var i=0,l=links.length; i < l; i++){                var data = links[i];                var from = findFirst(data.from);                var to = findFirst(data.to);                var link = new twaver.Link(from, to);                link.setName(data.name);                link.setStyle("link.width", parseInt(data.width));                box.add(link);            }            var alarmBox = box.getAlarmBox();            for(var i=0,l=alarms.length; i < l; i++){                newAlarm(alarms[i]);            }        }        function findFirst(name){            return nameFinder.findFirst(name);        }        function newAlarm(data){            var element = findFirst(data.elementName);            var alarmSeverity = twaver.AlarmSeverity.getByName(data.alarmSeverity);            if(!element || !alarmSeverity){                return;            }            addAlarm(element.getId(), alarmSeverity, box.getAlarmBox());        }        function addAlarm(elementID,alarmSeverity,alarmBox){            var alarm = new twaver.Alarm(null, elementID,alarmSeverity);            alarmBox.add(alarm);        }        function modeMove(datas){            for(var i=0,l=datas.length; i<l; i++){                var data = datas[i];                var node = findFirst(data.name);                if(node){                    var x = parseFloat(data.x);                    var y = parseFloat(data.y);                    node.setCenterLocation(x, y);                }            }        }        ...    </script></head><body onload="init()" style="margin:0;"></body></html>

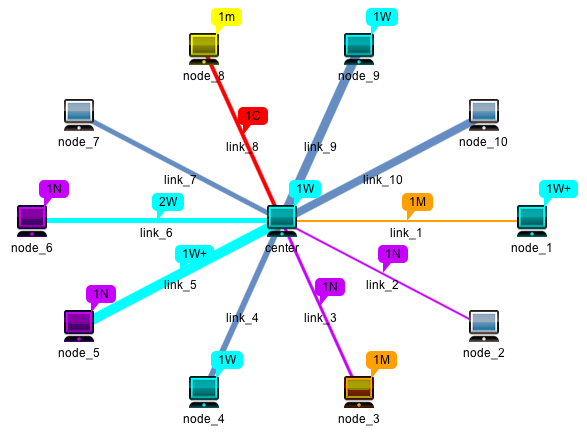

界面效果
?

后台推送告警，前台实时更新

增加后台推送告警的代码，这里我们在后台起了一个定时器，每隔两秒产生一条随机告警，或者清除所有告警，并将信息推送给所有的客户端

后台代码如下：

public AlarmServlet() {...Timer timer = new Timer();timer.schedule(new TimerTask() {@Overridepublic void run() {if(random.nextInt(10) == 9){alarms.clear();sendMessage ("alarm.clear", "");return;}sendMessage("alarm.add", randomAlarm());}}, 0, 2000);}public void sendMessage(String action, String message) {for(AlarmWebSocket client : clients){sendMessage(client, action, message);}}private Random random = new Random();private Data getRandomElement(){if(random.nextBoolean()){return nodes.get(random.nextInt(nodes.size()));}return links.get(random.nextInt(links.size()));}String[] alarmSeverities = new String[]{"Critical", "Major", "Minor", "Warning", "Indeterminate"};private String randomAlarm(){Alarm alarm = new Alarm(getRandomElement().name, alarmSeverities[random.nextInt(alarmSeverities.length)]);alarms.add(alarm);return alarm.toJSON();}

?前台代码：

客户端接收到消息后，需要对应的处理，增加对”alarm.clear”和”alarm.add”的处理，这样告警就能实时更新了

function onmessage(evt){    ...    if(action == "alarm.clear"){        box.getAlarmBox().clear();        return;    }    data = data.data;    if(!data){        return;    }    ...    if(action == "alarm.add"){        newAlarm(data)        return;    }    ...}

客户端拖拽节点，同步到其他客户端

最后增加拖拽同步，监听network网元拖拽监听，在网元拖拽放手后，将节点位置信息发送给后台

前台代码：

network.addInteractionListener(function(evt){    var moveEnd = "MoveEnd";    if(evt.kind.substr(-moveEnd.length) == moveEnd){        var nodes = [];        var selection = box.getSelectionModel().getSelection();        selection.forEach(function(element){            if(element instanceof twaver.Node){                var xy = element.getCenterLocation();                nodes.push({name: element.getName(), x: xy.x, y: xy.y});            }        });        websocket.send(jsonToString({action: "node.move", data: nodes}));    }});

? ? ??后台接收到节点位置信息后，首先更新后台数据（节点位置），然后将消息转发给其他客户端，这样各个客户端就实现了同步操作

后台代码:

   class AlarmWebSocket implements org.eclipse.jetty.websocket.WebSocket.OnTextMessage   {   ...@Overridepublic void onMessage(String message) {Object json = JSON.parse(message);if(!(json instanceof Map)){return;}Map map = (Map)json;Object action = map.get("action");Object data = map.get("data");if("node.move".equals(action)){if(!(data instanceof Object[])){return;}Object[] nodes = (Object[])data;for(Object nodeData : nodes){if(!(nodeData instanceof Map) || !((Map)nodeData).containsKey("name") || !((Map)nodeData).containsKey("x") || !((Map)nodeData).containsKey("y")){continue;}String name = ((Map)nodeData).get("name").toString();Data element = elementMap.get(name);if(!(element instanceof Node)){continue;}double x = Double.parseDouble(((Map)nodeData).get("x").toString());double y = Double.parseDouble(((Map)nodeData).get("y").toString());((Node)element).x = x;((Node)element).y = y;}}else{return;}for(AlarmWebSocket client : clients){if(this.equals(client)){continue;}sendMessage(client, null, message);}}}

完整代码
代码：webSocketDemo

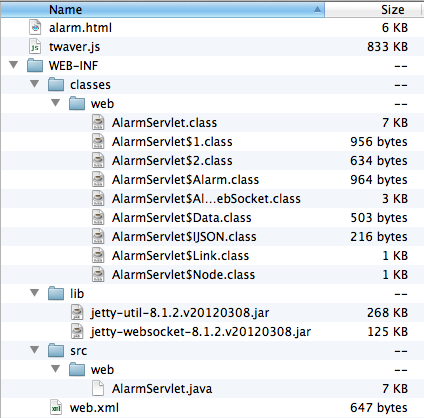

结构：
?
?
