Canvas的剪裁功能

Canvas的裁剪功能
    Canvas提供了ClipPath, ClipRect, ClipRegion 等方法来裁剪，通过Path, Rect ,Region 的不同组合，Android几乎可以支持任意现状的裁剪区域。

    android.graphics包中定义了Point, Rect, Path, Region 这几种几何形状，Path可以为有圆弧，椭圆，二次曲线，三次曲线，线段，矩形等基本几何图形或是由这些基本几何图形组合而成，Path可以为开放或是闭合曲线。Rect提供了定义矩形的简洁方法。Region则支持通过区域的“加”，“减”，“并”，“异或”等逻辑运算由多个Region组合而成。Region.Op定义了Region支持的区域间运算种类。

    Clipping 介绍有Region运算来为Canvs定义剪裁区域后，同一幅图最后显示的效果。canvas.save();和canvas.restore();用于保存和恢复Canvas的状态属性。

    drawScene定义了绘图的内容：一条红线，一个绿圆，和“Clipping”文字。

private void drawScene(Canvas canvas) {canvas.clipRect(0, 0, 100, 100);canvas.drawColor(Color.WHITE); mPaint.setColor(Color.RED);canvas.drawLine(0, 0, 100, 100, mPaint); mPaint.setColor(Color.GREEN);canvas.drawCircle(30, 70, 30, mPaint); mPaint.setColor(Color.BLUE);canvas.drawText("Clipping", 100, 30, mPaint);}

剪裁区域为两个矩形相减：

canvas.save();canvas.translate(160, 10);canvas.clipRect(10, 10, 90, 90);canvas.clipRect(30, 30, 70, 70, Region.Op.DIFFERENCE);drawScene(canvas);canvas.restore();

剪裁区域为一个圆：

canvas.save();canvas.translate(10, 160);mPath.reset();canvas.clipPath(mPath); // makes the clip emptymPath.addCircle(50, 50, 50, Path.Direction.CCW);canvas.clipPath(mPath, Region.Op.REPLACE);drawScene(canvas);canvas.restore();

剪裁区域为两个矩形的并集：

canvas.save();canvas.translate(160, 160);canvas.clipRect(0, 0, 60, 60);canvas.clipRect(40, 40, 100, 100, Region.Op.UNION);drawScene(canvas);canvas.restore();

剪裁区域为两个矩形的异或集：

canvas.save();canvas.translate(10, 310);canvas.clipRect(0, 0, 60, 60);canvas.clipRect(40, 40, 100, 100, Region.Op.XOR);drawScene(canvas);canvas.restore();

最后一个为两个矩形的逆向差集：

canvas.save();canvas.translate(160, 310);canvas.clipRect(0, 0, 60, 60);canvas.clipRect(40, 40, 100, 100,Region.Op.REVERSE_DIFFERENCE);drawScene(canvas);canvas.restore();

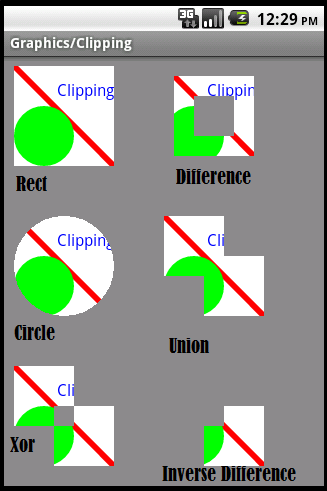

效果图片：
1 楼 lansuiyun 2012-09-13   有个地方不太明白，能不能解答一下。
Region.Op 是对几个clip区域起作用的。几个例子都是，先定义一个裁剪区域，然后再定义一个裁剪区域以及Region.Op ，但是在drawScene又创建了一裁剪区域。我的问题是Region.Op 是对前两个前作用吗，还是说对3个都起作用。 2 楼 ipjmc 2012-09-16   lansuiyun 写道有个地方不太明白，能不能解答一下。
Region.Op 是对几个clip区域起作用的。几个例子都是，先定义一个裁剪区域，然后再定义一个裁剪区域以及Region.Op ，但是在drawScene又创建了一裁剪区域。我的问题是Region.Op 是对前两个前作用吗，还是说对3个都起作用。
如果有三次操作分别是a，b，c，最后的结果是(a OP b) OP c。第三次会在前两次OP的结果上进行，你可以自己写一个例子验证一下。
