Android应用程序与SurfaceFlinger服务之间的共享UI元数据（SharedClient）的创建过程分析
在前面一篇文章中，我们分析了Android应用程序与SurfaceFlinger服务的连接过程。Android应用程序成功连接上SurfaceFlinger服务之后，还需要一块匿名共享内存来和SurfaceFlinger服务共享它的UI元数据，以便使得SurfaceFlinger服务可以正确地为它创建以及渲染Surface。在本文中，我们将详细地分析这块用来保存UI元数据的匿名共享内存的创建过程。
在Android应用程序与SurfaceFlinger服务的关系概述和学习计划一文中提到，用来保存Android应用程序的UI元数据的匿名共享内存最终是被结构化为一个SharedClient对象来访问的。每一个与UI有关的Android应用程序进程有且仅有一个SharedClient对象，而且这些SharedClient对象是由Android应用程序请求SurfaceFlinger服务创建的：Android应用程序首先获得SurfaceFlinger服务的一个Binder代理接口，然后再通过这个代理接口得到另外一个类型为UserClient的Binder代理接口，最后就可以通过后一个Binder代理接口来获得一个SharedClient对象。
由于每一个与UI有关的Android应用程序进程有且仅有一个SharedClient对象，因此，Android系统就通过一个单例模式的类来专负责创建和管理这个SharedClient对象。这个类的名称为SurfaceClient，定义在frameworks/base/libs/surfaceflinger_client/Surface.cpp文件中，如下所示：
图1 UserClient类的实现结构图
UserClient类与Client类最重要的区别是，前者实现了ISurfaceComposerClient接口的成员函数getControlBlock，而后者实现了ISurfaceComposerClient接口的成员函数createSurface。后面我们就会分析UserClient类是如何实现ISurfaceComposerClient接口的成员函数getControlBlock的。
UserClient类的实现暂时就介绍到这里，接下来我们来看SharedClient类的实现。为了方便描述，我们把Android应用程序与SurfaceFlinger服务的关系概述和学习计划一文的图4和图5贴出来，如以下图2和图3所示：

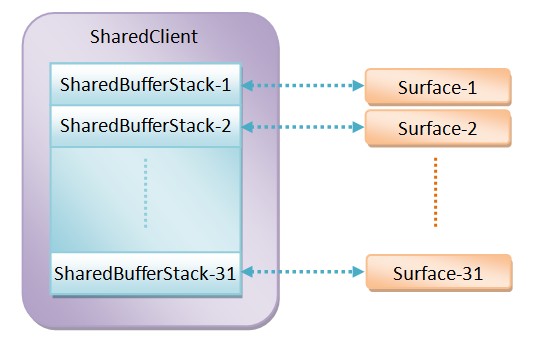

图2 用来描述Android应用程序的UI元数据的SharedClient

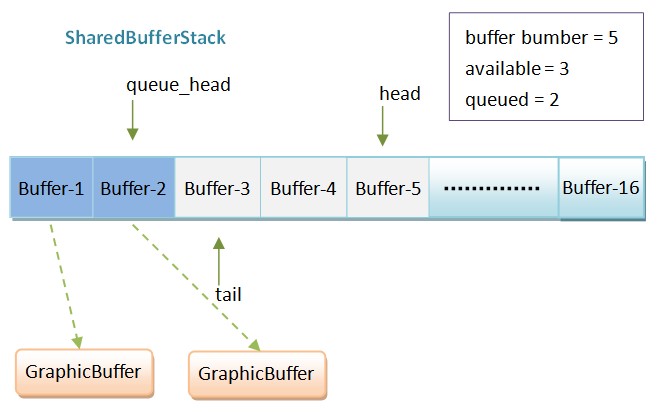

图3 SharedBufferStack的结构示意图
每一个SharedClient对象包含了至多31个SharedBufferStack，而每一个SharedBufferStack都对应一个Android应用程序进程中的一个Surface。
SharedClient类定义在文件frameworks/base/include/private/surfaceflinger/SharedBufferStack.h 文件中，如下所示：
图 4 Android应用程序的共享UI元数据的创建过程
接下来我们就详细分析每一个步骤。
Step 1. SurfaceFlinger::createClientConnection
sp<IMemoryHeap> UserClient::getControlBlock() const { return mCblkHeap;} 从前面的Step 2可以知道，UserClient类的成员变量mCblkHeap指向了一块匿名共享内存，UserClient类将这块匿名共享内存返回给Android应用程序之后，Android应用程序就会将它结构化成一个SharedClient对象来访问，并且保存在SurfaceClient类的成员变量mControl中，这个结构化过程就可以参考前面所描述的SurfaceClient类的构造函数了。 至此，用来描述Android应用程序的UI元数据的一个SharedClient对象的创建过程就分析完了。以后当Android应用程序请求SurfaceFlinger服务创建一个Surface的时候，SurfaceFlinger服务就会从这个SharedClient对象中取出一个SharedBufferStack出来，以便可以用作这个Surface的UI元数据缓冲区。在接下来的一篇文章中，我们将详细描述Android应用程序请求SurfaceFlinger服务创建Surface的过程，敬请期待！
