Nmap源码分析（操作系统扫描）Nmap源码分析（操作系统扫描）2012年9月1日　　Nmap第四个核心功能是操作系统侦测，

Nmap源码分析（操作系统扫描）

2012年9月1日

　　Nmap第四个核心功能是操作系统侦测，包括识别出操作系统类型、版本号、目标机硬件平台类型及附加信息（如TCP序号产生方式、IPID产生方式、启动时间等）。目前Nmap 拥有丰富的系统指纹数据库（nmap-os-db），能够识别出2600多种操作系统与设备类型。

N地图源码分析（操作系统扫描）

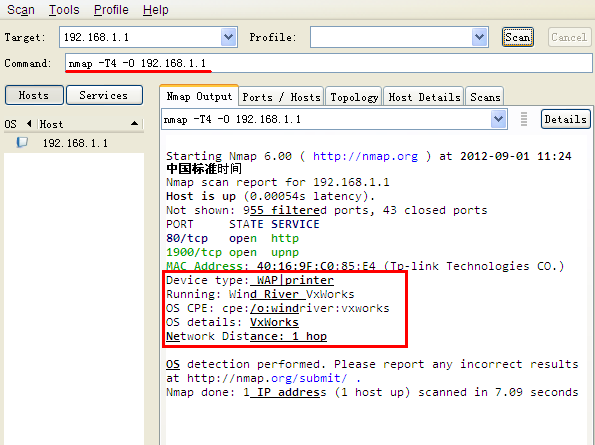

　　如上图对网关进行操作系统扫描，可以看到探测出的结果：由MAC地址推断网关是TP-LINK公司产品，设备类型是WAP（无线接入点，即无线路由器）或打印机，运行的是Wind River公司的VxWorks操作系统，OS CPE描述为cpe:/o:windriver:vxworks，网络距离是一跳（1 hop）。

1 简单引入

　　下面从OS扫描原理、命令行选项角度进行简单回顾。

1.1 扫描原理

　　Nmap使用TCP/IP协议栈指纹来识别不同的操作系统和设备。在RFC规范中，有些地方对TCP/IP的实现并没有强制规定，由此不同的TCP/IP方案中可能都有自己的特殊的处理方式。Nmap主要是根据这些细节上的差异来判断操作系统的类型的。

具体实现方式如下：

Nmap内部包含了2600多已知系统的指纹特征（在文件nmap-os-db文件中）。将此指纹数据库作为进行指纹对比的样本库。分别挑选一个open和closed的端口，向其发送经过精心设计的TCP/UDP/ICMP数据包，根据返回的数据包生成一份系统指纹。将探测生成的指纹与nmap-os-db中指纹进行对比，查找匹配的系统。如果无法匹配，以概率形式列举出可能的系统。

1.2 命令行选项

　　OS侦测的用法简单，Nmap提供的命令比较少。

#Windows 7 Professional Version 6.1 Build 7600
Fingerprint MicrosoftWindows 7 Professional
ClassMicrosoft | Windows | 7 | general purpose
CPEcpe:/o:microsoft:windows_7::professional
SEQ(SP=FC-106%GCD=1-6%ISR=108-112%TI=I%II=I%SS=S%TS=7)
OPS(O1=M5B4NW8ST11%O2=M5B4NW8ST11%O3=M5B4NW8NNT11%O4=M5B4NW8ST11%O5=M5B4NW8ST11%O6=M5B4ST11)
WIN(W1=2000%W2=2000%W3=2000%W4=2000%W5=2000%W6=2000)
ECN(R=Y%DF=Y%T=7B-85%TG=80%W=2000%O=M5B4NW8NNS%CC=N%Q=)
T1(R=Y%DF=Y%T=7B-85%TG=80%S=O%A=S+%F=AS%RD=0%Q=)
T2(R=N)
T3(R=N)
T4(R=N)
T5(R=Y%DF=Y%T=7B-85%TG=80%W=2000%S=Z%A=S+%F=AR%O=%RD=0%Q=)
T6(R=N)
T7(R=N)
U1(DF=N%T=7B-85%TG=80%IPL=164%UN=0%RIPL=G%RID=G%RIPCK=G%RUCK=G%RUD=G)
IE(DFI=N%T=7B-85%TG=80%CD=Z)
　　以上是Windows 7 professional版本的指纹特征。
　　第一行为注释行，说明此指纹对应的操作系统与版本。
　　Fingerprint关键字定义一个新的指纹，紧随其后的是指纹名字Microsoft Windows 7Professional。
　　Class行用于指定该指纹所属的类别，依次指定该系统的vendor（生产厂家）, OS family（系统类别）, OS generation（第几代操作系统）, and device type（设备类型），如此处Vendor为Microsoft, OS family为Windows，OS generation为7，设备类型为通用设备（普通PC或服务器）。
　　接下来是CPE行，此行非常重要，使用CPE（Common Platform Enumeration，通用平台枚举）格式描述该系统的信息。以标准的CPE格式来描述操作系统类型，便于Nmap与外界信息的交换，比如可以很快从网上开源数据库查找到CPE描述的操作系统具体信息。
　　关于CPE标准介绍：http://cpe.mitre.org/
　　此处作为指纹描述字段的CPE格式如下：
cpe:/<part>:<vendor>:<product>:<version>:<update>:<edition>:<language>
　　接下来从SEQ到IE的13行都是具体指纹数据描述行，在对比指纹时，就是对比这13行里面的具体数据，如果匹配则目标机为指纹所描述的系统类型。
　　SEQ描述顺序产生方式；OPS描述TCP包中可选字段的值；WIN描述TCP包的初始窗口大小；ECN（Explicit Congestion Notification）描述TCP明确指定拥塞通知时的特征；T1-T7描述TCP回复包的字段特征；U1描述向关闭的UDP发包产生的回复的特征；IE描述向目标机发送ICMP包产生的特征。

2.2  核心类　　下面简要介绍操作系统扫描部分涉及到的Class。

2.2.1OSScan　　OSScan是管理操作系统扫描过程的类，将IPv4和IPv6的操作系统扫描过程封装起来，为Nmap主程序提供统一的调用接口os_scan()。
　　以下是该类主要的内容：
提供操作系统扫描接口os_scan()提供重置函数接口（初始化必要的变量）。保存ip的协议版本执行分块与扫描过程，确定并发执行的数量针对IPv4进行操作系统扫描针对IPv6进行操作系统扫描

2.3.2流程解析　　OSScan::os_scan()的执行流程非常简单，只有短短30行代码。
　　首先将传入的Targets参数依据地址类型划分两个小组，IPv4和IPv6。因为对于两类的地址扫描的方式不同。
　　随后调用os_scan_ipv4()做IPv4的操作系统扫描过程。
　　然后调用os_scan_ipv6()做IPv6的操作系统扫描过程。
　　判断ipv4和ipv6两类操作系统扫描执行的结果，返回最终结果。

　　因为os_scan_ipv4()才是完成ipv4类的操作系统扫描真正的地方，这里我们也简要描述其过程。
　　首先，定义未匹配主机管理列表list<HostOsScanInfo *>unMatchedHosts，用于管理超时未匹配的主机。
　　随后，初始化扫描性能变量scan_perforamance_vars，以便对整个操作系统扫描过程时序与性能进行控制。
　　创建OsScanInfo对象、并初始化必要的时间值。
　　begin_sniffer()打开libpcap，设置相应filter，进行回复包的监听。
　　随后进入主循环过程，直到所有的主机都完成扫描，才退出循环。下面是主要循环步骤：
　　A.      根据进行的扫描次数，适当休眠
　　B.       准备该轮扫描的所需的环境，清理垃圾数据并初始化必要的变量
　　C.       做顺序产生测试（Sequence generationtests），提取指纹的SEQ/OPS/WIN/T1几行数据。
　　D.      做TCP/UDP/ICMP综合探测，提取指纹数据。
　　E.       处理此轮探测的结果，匹配相应的系统指纹，移除已完成。
　　F.       移除超时不匹配的主机到unMatchedHosts列表中。
　　退出循环后，将unMatchedHosts列表中主机移动到未完成列表，然后统一对其进行最接近指纹匹配。
　　返回扫描执行结果。

3   代码注释
/* This function performs the OS detection. It processes the supplied list of * targets and classifies it into two groups: IPv4 and IPv6 targets. Then, * OS detection is carried out for those two separate groups. It returns * OP_SUCCESS on success or OP_FAILURE in case of error. */int OSScan::os_scan(vector<Target *> &Targets) {  vector<Target *> ip4_targets; ///IPv4类型地址的目标机  vector<Target *> ip6_targets; ///IPv6类型地址的目标机  int res4 = OP_SUCCESS, res6 = OP_SUCCESS;  /* Make sure we have at least one target */  if (Targets.size() <= 0)    return OP_FAILURE;  /* Classify targets into two groups: IPv4 and IPv6 */  ///先根据地址将目标机划分到不同向量里，因为两类目标机扫描过程不同  for (size_t i = 0; i < Targets.size(); i++) {      if (Targets[i]->af() == AF_INET6)          ip6_targets.push_back(Targets[i]);      else          ip4_targets.push_back(Targets[i]);  }  /* Do IPv4 OS Detection */  ///在os_scan_ipv4()函数中具体实现IPv4的操作系统探测的过程  if (ip4_targets.size() > 0)      res4 = this->os_scan_ipv4(ip4_targets);  /* Do IPv6 OS Detection */  ///在os_scan_ipv6()函数中具体实现IPv6的操作系统探测的过程  if (ip6_targets.size() > 0)      res6 = this->os_scan_ipv6(ip6_targets);  /* If both scans were succesful, return OK */  if (res4 == OP_SUCCESS && res6 == OP_SUCCESS)    return OP_SUCCESS;  else    return OP_FAILURE;}/* Performs the OS detection for IPv4 hosts. This method should not be called * directly. os_scan() should be used instead, as it handles chunking so * you don't do too many targets in parallel */ ///IPv4的操作系统探测的实现函数，由os_scan()来调用。int OSScan::os_scan_ipv4(vector<Target *> &Targets) {  int itry = 0;  /* Hosts which haven't matched and have been removed from incompleteHosts because   * they have exceeded the number of retransmissions the host is allowed. */  list<HostOsScanInfo *> unMatchedHosts; ///记录超时或超过最大重传而未匹配的主机扫描信息  /* Check we have at least one target*/  if (Targets.size() == 0) {    return OP_FAILURE;  }  perf.init();///初始化扫描性能变量  ///操作系统扫描的管理对象，维护未完成扫描列表std::list<HostOsScanInfo *> incompleteHosts;  OsScanInfo OSI(Targets);  if (OSI.numIncompleteHosts() == 0) {    /* no one will be scanned */    return OP_FAILURE;  }  ///设置起始时间与超时  OSI.starttime = o.TimeSinceStart();  startTimeOutClocks(&OSI);  ///创建HOS对象，负责管理单个主机的具体扫描过程  HostOsScan HOS(Targets[0]);  /* Initialize the pcap session handler in HOS */  ///打开libpcap，设置对应的BPF filter，以便接收目标的回复包  begin_sniffer(&HOS, Targets);  while (OSI.numIncompleteHosts() != 0) {    if (itry > 0)      sleep(1);    if (itry == 3)      usleep(1500000); /* Try waiting a little longer just in case it matters */    if (o.verbose) {      char targetstr[128];      bool plural = (OSI.numIncompleteHosts() != 1);      if (!plural) {(*(OSI.incompleteHosts.begin()))->target->NameIP(targetstr, sizeof(targetstr));      } else Snprintf(targetstr, sizeof(targetstr), "%d hosts", (int) OSI.numIncompleteHosts());      log_write(LOG_STDOUT, "%s OS detection (try #%d) against %s\n", (itry == 0)? "Initiating" : "Retrying", itry + 1, targetstr);      log_flush_all();    }    ///准备第itry轮的OS探测：删除陈旧信息、初始化必要变量    startRound(&OSI, &HOS, itry);    ///执行顺序产生测试（发送6个TCP探测包，每隔100ms一个）    doSeqTests(&OSI, &HOS);    ///执行TCP/UDP/ICMP探测包测试    doTUITests(&OSI, &HOS);    ///对该轮探测的结果做指纹对比，获取OS扫描信息    endRound(&OSI, &HOS, itry);    ///将超时未匹配的主机移动到unMatchedHosts列表中    expireUnmatchedHosts(&OSI, &unMatchedHosts);    itry++;  }  /* Now move the unMatchedHosts array back to IncompleteHosts */  ///对没有找到匹配的主机，将之移动的未完成列表，并查找出最接近的指纹（以概率形式展现给用户）  if (!unMatchedHosts.empty())    OSI.incompleteHosts.splice(OSI.incompleteHosts.begin(), unMatchedHosts);  if (OSI.numIncompleteHosts()) {    /* For hosts that don't have a perfect match, find the closest fingerprint     * in the DB and, if we are in debugging mode, print them. */    findBestFPs(&OSI);    if (o.debugging > 1)      printFP(&OSI);  }  return OP_SUCCESS;}
