PostgreSQL启动过程中的那些事七：初始化共享内存和信号十五：shmem中初始化ProcSignal
?
初始化ProcSingal方法调用流程图
?
话说main()->…->PostmasterMain()->…->reset_shared() ->CreateSharedMemoryAndSemaphores()>…-> ProcSignalShmemInit()，调用ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找"ProcSignalSlots"，如果没有，就在shmemIndex中给"ProcSignalSlots"分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"ProcSignalSlots"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给"ProcSignalSlots"相关结构（见下面“ProcSignalSlots相关结构图”）分配空间，设置entry（在这儿及ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，最后返回ProcSignalShmemInit()，让ProcSignalSlot *类型静态全局变量ProcSignalSlots指向所分配内存，初始化ProcSingalSlot结构类型的成员值为0。
相关结构定义和图见下面：
?
每一个想要接受信号的进程把自己的PID注册到ProcSignalSlots数组。为了分配槽简单，也为了避免在知道要发给信号的进程ID的情况下搜索数组，这个数组有一个backend进程ID构成的索引。
typedef struct
{
??? pid_t????? pss_pid;
??? sig_atomic_t pss_signalFlags[NUM_PROCSIGNALS];
} ProcSignalSlot;
?
信号在各操作系统中是不同的。下面是各系统的信号类型PGSemaphoreData的定义。
POSIX标准的PGSemaphoreData的定义：
typedef sem_tPGSemaphoreData;
SYSV标准的PGSemaphoreData的定义：
typedef structPGSemaphoreData
{
??? int???????? semId;????????? /* semaphore set identifier */
??? int???????? semNum;???? ??? /*semaphore number within set */
} PGSemaphoreData;
Windows系统PGSemaphoreData的定义：
typedef HANDLEPGSemaphoreData;
?

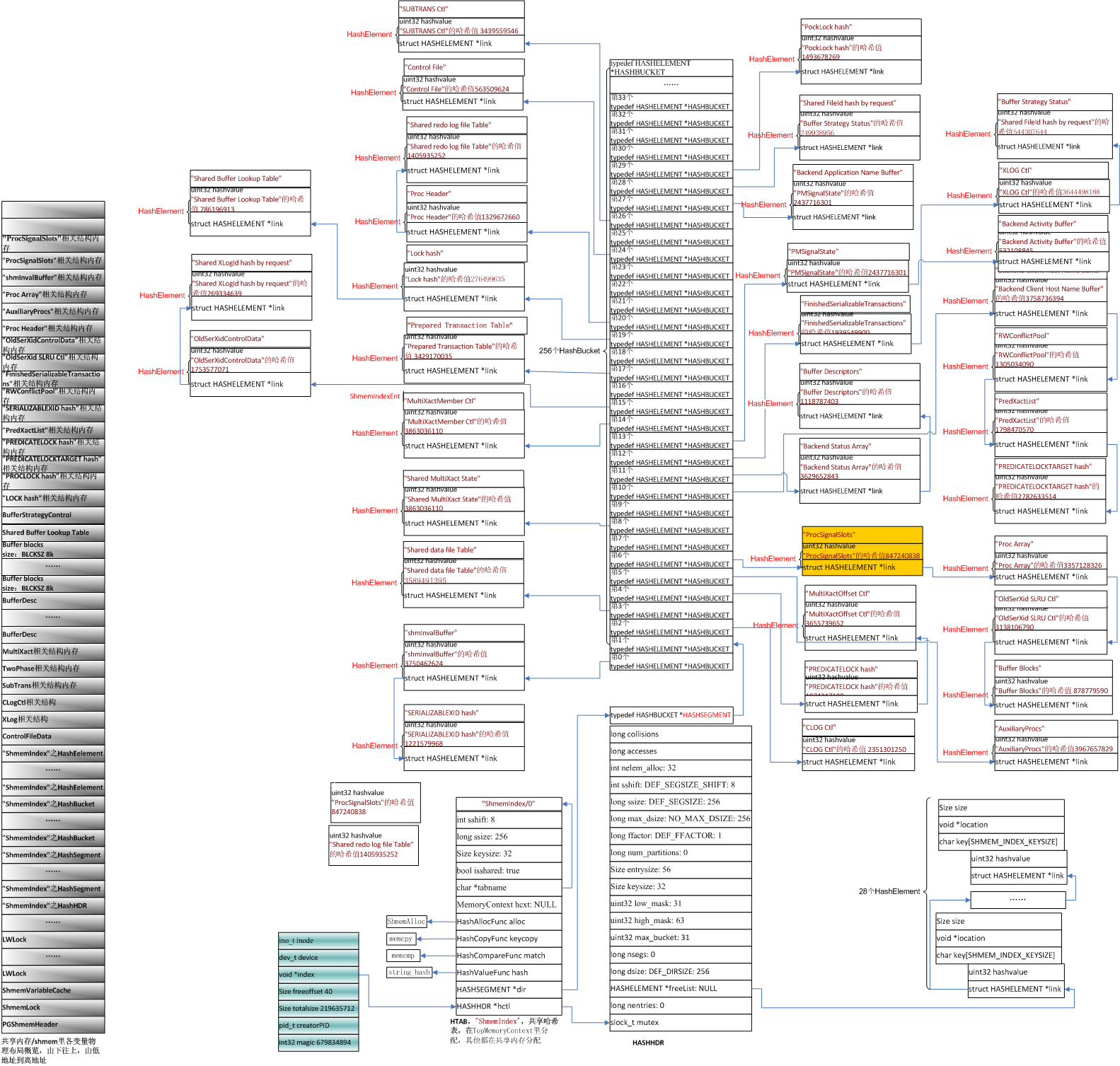

初始化完ProcSignalSlots相关结构的共享内存结构图
?????? 为了精简上图，把创建shmem的哈希表索引"ShmemIndex"时创建的HCTL结构删掉了，这个结构的作用是记录创建可扩展哈希表的相关信息，不过这个结构在"ShmemIndex"创建完成后也会由于出了对象作用域而消失。增加了左边灰色底的部分，描述共享内存/shmem里各变量物理布局概览，由下往上，由低地址到高地址。图中黄色的索引项就是本节新增加的索引项。
ProcSignalSlots相关结构图
?
