深入懂得ARM体系架构（S3C6410）-rtc实例

深入理解ARM体系架构（S3C6410）---rtc实例

?

实时时钟（RTC）的主要功能是在系统掉电的情况下，利用后备电源使时钟继续运行，从而不会丢失时间信息。s3c6410内部集成了RTC模块，其内部的寄存器BCDSEC，BCDMIN，BCDHOUR，BCDDAY，BCDDATE，BCDMON和BCDYEAR分别存储了当前的秒，分，小时，星期，日，月和年，表示时间的数值都是BCD码。

S2C6410中的闰年问题：

?

闰年产生器基于BCDDAY,BCDMOD,BCDYEAR从而能决定每月最后的日期是28,29,30,还是31。一个8位的计数器只能表示2个BCD数据，因此不能判断“00”结尾的年份是不是闰年。例如它不能判断1900和2000是不是闰年。为了解决这个问题，S3C6410中有一硬件逻辑来支持2000的闰年问题。因此S3C6410支持1901到2099年的范围。

读写操作：

?

在读BCD寄存器时，RTCCON寄存器0位必须至1，为了显示秒，分，小时，日，月，年，cpu必须从其对应的寄存器中取值（BCDSEC, BCDMIN, BCDHOUR,BCDDATE, BCDDAY, BCDMON, BCDYEAR）。多寄存器同时读取可能会产生1秒误差。例如用户从BCDMIN到BCDYEAR都进行了读，得到的结果为2059年12月31日23时59分，当读取这个结果时BCDSEC的数值在1~59之间，读到的2059年12月31日23时59分是没有问题的，但是当读取这个结果时BCDSEC的值为0，实际结果可能是2059年12月31日23时59分也可能是2060年1月1日0时0分。所以此时应重读这些寄存器，从而得到正确的数值。

后备电源操作：

?

实时时钟逻辑能被后备电源驱动，通过RTCVDD向RTC模块供电。当系统关闭时，cpu和RTC接口是封闭的，这时后备电源只驱动振荡电路和BCD计数器，从而把功耗降到最低。

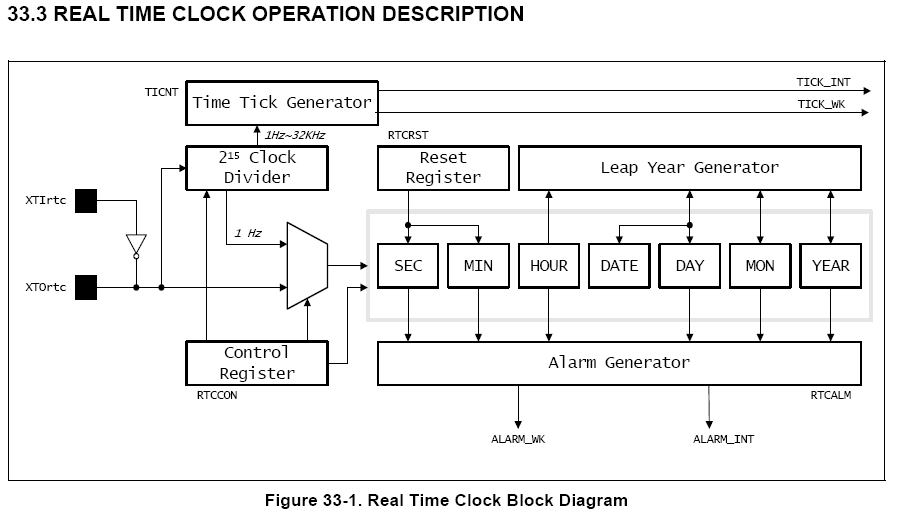

逻辑图：

?

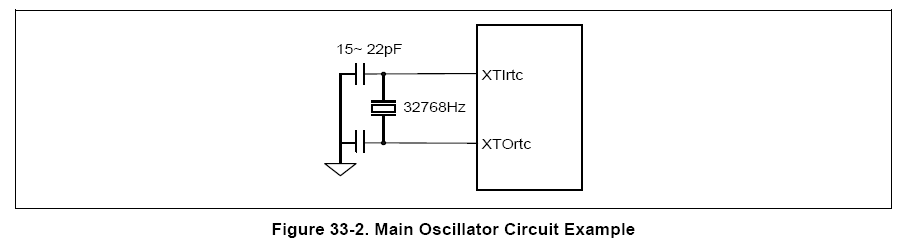

接口：

?

?

?

以下程序完成了时间设置获取，在lcd上显示功能，

源码如下

头文件：

?

[cpp]?view plaincopyprint?

1. //RTC??
2. #define?RTC_BASE????(0x7E005040)??
3. #define?rRTCCON?????(*(volatile?unsigned?*)RTC_BASE)??
4. #define?rTICNT??????(*(volatile?unsigned?*)(RTC_BASE?+?0x4))??
5. #define?rRTCALM?????(*(volatile?unsigned?*)(RTC_BASE?+?0x10))??
6. #define?rALMSEC?????(*(volatile?unsigned?*)(RTC_BASE?+?0x14))??
7. #define?rALMMIN?????(*(volatile?unsigned?*)(RTC_BASE?+?0x18))??
8. #define?rALMHOUR????(*(volatile?unsigned?*)(RTC_BASE?+?0x1c))??
9. #define?rALMDATE????(*(volatile?unsigned?*)(RTC_BASE?+?0x20))??
10. #define?rALMMON?????(*(volatile?unsigned?*)(RTC_BASE?+?0x24))??
11. #define?rALMYEAR????(*(volatile?unsigned?*)(RTC_BASE?+?0x28))??
12. #define?rBCDSEC?????(*(volatile?unsigned?*)(RTC_BASE?+?0x30))??
13. #define?rBCDMIN?????(*(volatile?unsigned?*)(RTC_BASE?+?0x34))??
14. #define?rBCDHOUR????(*(volatile?unsigned?*)(RTC_BASE?+?0x38))??
15. #define?rBCDDATE????(*(volatile?unsigned?*)(RTC_BASE?+?0x3c))??
16. #define?rBCDDAY?????(*(volatile?unsigned?*)(RTC_BASE?+?0x40))??
17. #define?rBCDMON?????(*(volatile?unsigned?*)(RTC_BASE?+?0x44))??
18. #define?rBCDYEAR????(*(volatile?unsigned?*)(RTC_BASE?+?0x48))??
19. #define?rCURTICNT???(*(volatile?unsigned?*)(RTC_BASE?+?0x50))??
20. #define?rINTP???????(*(volatile?unsigned?*)(RTC_BASE?-?0x10))??

?

?

?

初始化rtc：

?

[cpp]?view plaincopyprint?

1. void?init_rtc()??
2. {??
3. ????rRTCCON?=?0x85;??
4. }??

设置实时数据：

?

?

[cpp]?view plaincopyprint?

1. void?set_rtc()??
2. {??
3. //2012,04.14.13,06??
4. ????rRTCCON?|=?0x01;??
5. ????rBCDSEC?=?5*16?+1;??
6. ????rBCDMIN?=?6;??
7. ????rBCDHOUR?=?1*16?+3;??
8. ????rBCDDATE?=?1*16+4;??
9. ????rBCDMON?=4;??
10. ????rBCDYEAR?=?1*16+2;??
11. ????rRTCCON?&=?~(0x01);??
12. }??

获取实时数据：

?

?

[cpp]?view plaincopyprint?

1. void?get_rtc(unsigned?char?rtc_data[6])??
2. {??
3. ??
4. ????rRTCCON?|=?0x01;??
5. ????rtc_data[0]?=rBCDSEC;??
6. ????rtc_data[1]?=?rBCDMIN;??
7. ????rtc_data[2]?=?rBCDHOUR;??
8. ????rtc_data[3]?=?rBCDDATE;??
9. ????rtc_data[4]?=?rBCDMON;??
10. ????rtc_data[5]?=?rBCDYEAR;??
11. ??????
12. ????rRTCCON?&=?~(0x01);???
13. ??
14. ????if(rtc_data[0]?==?0)??
15. ????{??
16. ????rRTCCON?|=?0x01;??
17. ????rtc_data[0]?=rBCDSEC;??
18. ????rtc_data[1]?=?rBCDMIN;??
19. ????rtc_data[2]?=?rBCDHOUR;??
20. ????rtc_data[3]?=?rBCDDATE;??
21. ????rtc_data[4]?=?rBCDMON;??
22. ????rtc_data[5]?=?rBCDYEAR;???
23. ????rRTCCON?&=?~(0x01);???
24. ????}??
25. ??
26. }??

mian：

?

更多信息请查看?java进阶网?http://www.javady.com

[cpp]?view plaincopyprint?

1. init_rtc();???
2. LCD_Init();??
3. Paint_background(0xffffff,0,0,480,272);??
4. set_rtc();??
5. ??
6. while(1)??
7. {??
8. ??
9. get_rtc(tmp_rtc);??
10. rtc_data_tmp[13]?=?tmp_rtc[0]%16;??
11. rtc_data_tmp[12]?=?tmp_rtc[0]/16;??
12. ??
13. rtc_data_tmp[11]?=?tmp_rtc[1]%16;??
14. rtc_data_tmp[10]?=?tmp_rtc[1]/16;??
15. ??????
16. rtc_data_tmp[9]?=?tmp_rtc[2]%16;??
17. rtc_data_tmp[8]?=?tmp_rtc[2]/16;??
18. ??
19. rtc_data_tmp[7]?=?tmp_rtc[3]%16;??
20. rtc_data_tmp[6]?=?tmp_rtc[3]/16;??
21. ??
22. rtc_data_tmp[5]?=?tmp_rtc[4]%16;??
23. rtc_data_tmp[4]?=?tmp_rtc[4]/16;??
24. ??????
25. rtc_data_tmp[3]?=?tmp_rtc[5]%16;??
26. rtc_data_tmp[2]?=?tmp_rtc[5]/16;??
27. ??
28. rtc_data_tmp[1]?=?tmp_rtc[6]%16;??
29. rtc_data_tmp[0]?=?tmp_rtc[6]/16;??
30. ??
31. for(jj=0;jj<14;jj++)???????
32. {??
33. ????Paint_text(124+8*jj,?20,?0x0,charnum[rtc_data_tmp[jj]],8,?16);??
34. }??
35. delay_rtc();??
36. ??
37. } ?
