Dell PowerEdge R610 iDRAC6 远程控制卡设置手册
?
由于工作性质的特点，我有幸从事服务器运维管理，逐渐接触到一些比较实用的技术，轻易解决现实的一些问题。想必不少朋友也会遇到类似问题，我始终愿意以共享开放的心态，和大家分享求知的愉悦。
?
当初自己的感觉，差不多就是感觉一个人在完全黑暗的空间内摸索，网上的其他作者的原创文章经过层层转载，格式/图片失去，导致参考过程中出现了不少问题。
?
为此，我在发布blog时，也会制作pdf版本，以避免这个现象。
?
?
毛爷爷说过，实践是检验真理的唯一标准，凡是能制作成PDF版本的，都是经过慎重实践而后总结而成，确保参考的准确性，但由于软/硬件环境等等因素，也存在无法通用的可能。技术如哲学一样，其普遍适用性也是有条件的。
?
如果出现文章中的错误，或是与事实试验冲突，欢迎一起探讨，作者信箱是zhangxugg@163.com。
?
iDRAC6?(Integrated?Dell??Remote?Access?Controller?)是Dell?PowerEdge系列服务器上的远程管理方案，R610系列服务器已经集成此管理卡，用户无须购置其它任何设备即可实现服务器底层管理，如系统崩溃恢复，电源控制，BIOS设置。
如果再搭配其DRAC?Enterprise控制卡，可实现图形界面下登录到控制台（本人其它文章会具体描述）。
特点：
1. 独立于操作系统和BIOS，服务器无须安装任何程序，只须作相应配置即可。
2. 主控端无须安装任何额外设备，使用Telnet/SSH/浏览器方式即可控制。
3.??可以实现对BIOS甚至操作系统的完全控制。
注：此文对PowerEdge?R710?也是完全适用的，R710与R610内部配置完全一样，只是1U与2U的差别。
目前已知的功能：
1. 在操作系统崩溃，死机或BIOS自检出错情况下，远程重启/开机/关机。
2. 通过串口重定向，实现远程对服务器BIOS启动过程的完全控制。
3. 远程实时查看Linux启动时控制台的输出。
4.??通过串口远程登录到Linux, 典型的应用场景：
?????????????以单用户模式通过串口登录到Linux,执行系统紧急救援?。
5.? 远程通过PXE自动给服务器安装操作系统(windows/Linux均可)。
?
?
设置流程：
?
?
?一、设置服务器主板BIOS以启用iDRAC6控制卡
启用iDRAC6控制卡，配置IP,?用户名/密码
默认情况下，启用的?iDRAC6?网络界面使用静态?IP?地址?192.168.0.120。必须对其进行配置，才能访问?iDRAC6。打开服务器电源，当出现以下界面时按Ctrl+E进入设置：
图一：进入设置界面
?
?

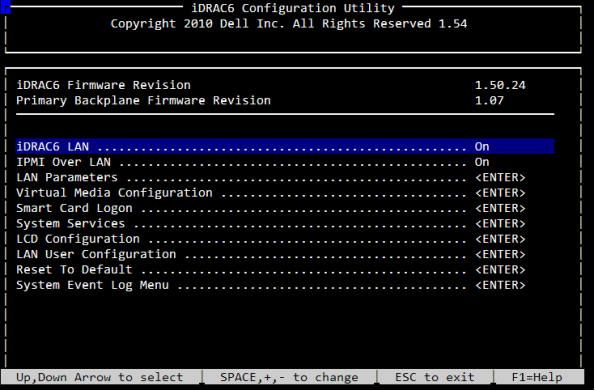

启用iDRAC6?LAN和IPMI?Over?LAN功能（按左右箭头键设置为On）
?
图二：启用远程控制卡和IPMI?Over?LAN
?
?

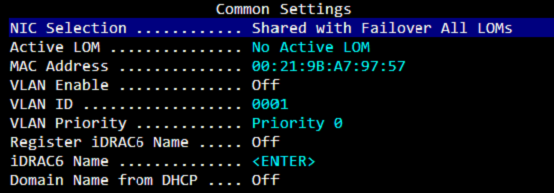

接下来，为远程控制卡配置IP信息，在图二界面中选择LAN?Parameters：
?
NIC?Selecttion?设置为?Shared?With?Failover?All?LOMS,?这样的好处就是只要任何一个网卡是连通的，远程控制卡就可以正常连接。
提示：青绿色字体选项无法修改也无须修改。

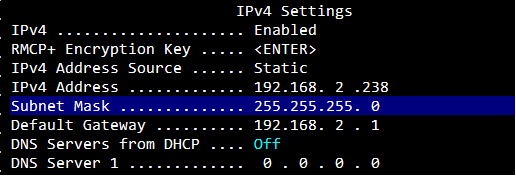

继续向下滚动，设置IP等参数:
?
请按自己需要，设置固定或动态IP,?如果需要直接远程连接到控制卡，则需要为其指定有效的网关。DNS不用设置。设置完毕后，按ESC返回到图二界面中。
设置远程管理用户名及密码：
在图二所示界面中选择“LAN?User?Configuration”, 按图示设置用户名和密码：
?
?
配置完毕后，保存BIOS设置后，服务器重新启动。
?
二、验证配置生效：
1.?将服务器关机（按住开机键数秒），并保证电源线，网线是连通的。在其它计算机机上Ping控制卡的IP，并确认连接没有问题。
2.?测试电源控制功能：
windows下使用一个ipmish.exe小工具，即可远程控制服务器电源：
ipmish.exe?-ip?控制卡ip?-u?用户名?-p?密码?power?reset
输入以上命令，服务器将会重启。
reset:?重启
off??:?关机?
On:?开机
Status:?查看电源状态
cycle:?先关机，再延迟开机（即冷启动）
-force:?强制关机
Linux下需要使用ipmitool命令实现电源控制。
?
?
三、配置BIOS的串口重定向，以便远程观察/控制BIOS的启动过程
1.设置串口重定向
COM1就是服务器接显示器的串口，我们需要将COM1的输入重定向到COM2接口，观察控制台的输出。
重新启动服务器，按F2进入BIOS设置菜单：
?
?
?

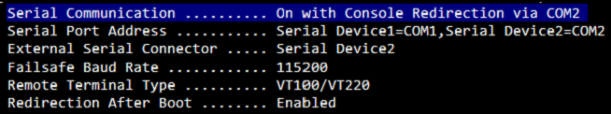

选择 “Serial?Communication”，按图示设置串口重定向参数：
?
?
注意：如果telnet/SSH连接时出现乱码，可以设置Remote?Terminal?Type为ansi试试。
保存配置并重启服务器。
?
2. 测试BIOS输出重定向是否有效
使用telnet客户端程序，连接到控制卡IP(红色字体是手工输入的内容)：
D?:>?telnet??192.168.2.238
idrac-8R5DY2X?login:?ipmiroot
Password:
/admin1->?console?com2

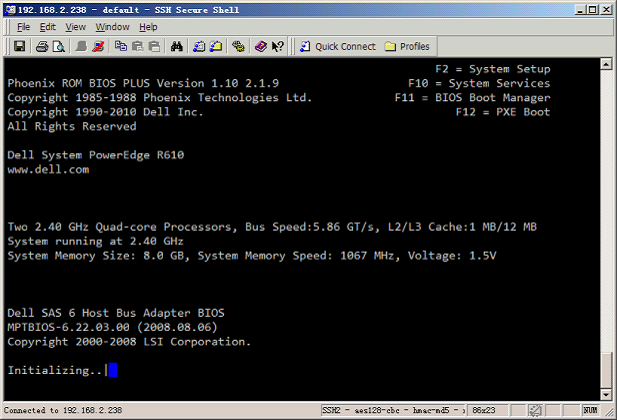

正常情况下，将同步显示出服务器控制台的界面，配合ipmish工具，重启服务器，观察BIOS的输出（可以使用本地键盘进行控制）
?
使用SSH客户端程序连接控制卡的IP(先断开Telnet连接)，连接参数:
?
出现/admin-1>提示符后，输入console?com2即可观察控制台的界面，和Telnet效果一样。
?
使用WEB界面管理服务器，在主控端浏览器地址栏中输入控制卡的IP, 使用设定的用户名和密码登录即可。
?
四、设置grub参数以观察Linux的启动信息
第三步骤仅能实现主板BIOS输出的观察，要观察Linux启动信息，需要配置grub
编辑grub的配置文件?/etc/grub.conf。
?
1.?在主要配置部分添加：
?serial?-unit=0?-speed=57600
????terminal?-timeout=10?serial?console
2.??在splashimage前加#将其注释
?在kernel?/boot/vmlinuz-2.6.18-164.el5?ro?root=/dev/sda1?后添加：
console=tty0?console=ttyS1,115200n8

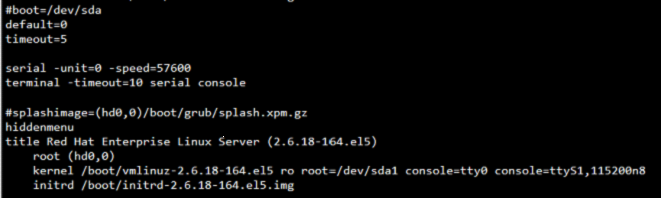

完整的配置范例：
?
五、设置Linux参数以允许通过串口登录1:2345:respawn:/sbin/mingetty?tty1前面添加一行：
co2:12345:respawn:/sbin/agetty?-L?ttyS1?115200?vt100
2.??编辑/etc/securetty?,以允许root帐号从串口登录，在/etc/securetty?中添加新行：ttyS1
3.?重启系统，检查是否可从串口登录到Linux。
?
注：将在下一章中讲解配合iDRAC控制卡，实现windows?2003/Linux远程自动安装。
?
