怎么实现W5200E01-M3中的UPnP(通用即插即用) 端口转发(三)

如何实现W5200E01-M3中的UPnP(通用即插即用) 端口转发(三)
注意: 默认状态下，本文添加了内部IP：4321 外部 IP: 1234的端口映射

通过图5，我们可以看到如下的应用过程：

DHCP->SSDP-> Get Description->AddPortMapping--->DeletePortMapping

(10 秒)

“10秒” 表示在AddPortMapping之后，用户有10秒钟的时间用于检测。10秒钟之后，

DeletePortMapping将会自动完成，紧随其后的则是一些相关的事件信息。正如之前所说的，对于测试，W5200(TCP服务器)将保持socket(内部端口4321)的监听。因此，如果能够与添加的外部端口建立连接，表示AddPortMapping操作成功。10秒之后，如果连接失败，表示DeletePortMapping成功。

下面的1~3步顺序执行UPnP端口转发：

上传应用文本的固件到W5200_EVB(关于上传方法，请参考W5200_EVB用户指南)。运行串行终端，然后打开与W5200_EVB相连接的COM。(波特率：115200，数据位：8位，奇偶校验位：无，停止位：1位，流控制：XON/XOFF)复位W5200_EVB之后串行终端将会告知用户它的运行状态。”AddPort Success!”信息表示AddPortMapping操作成功完成。

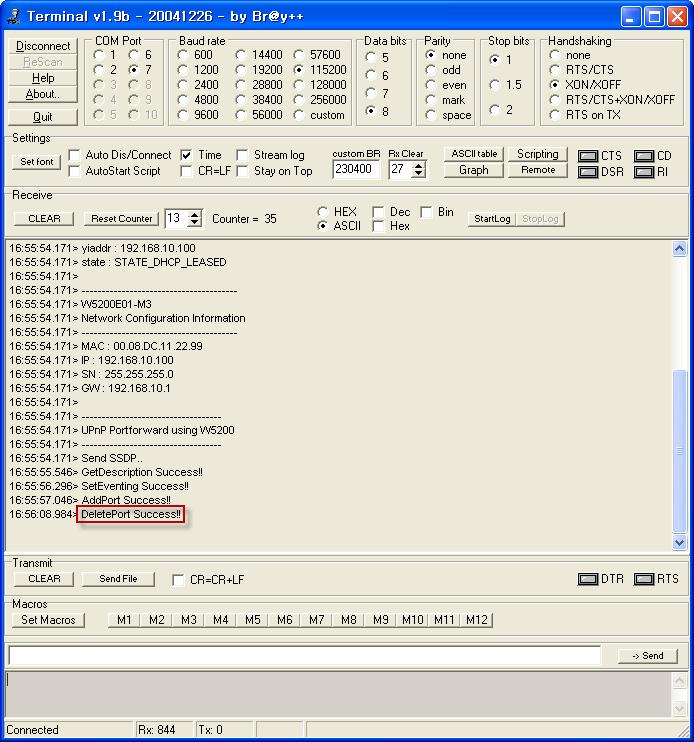

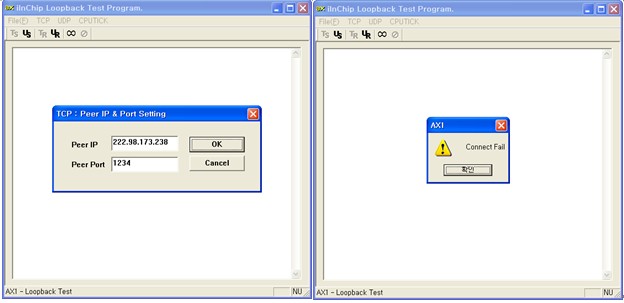

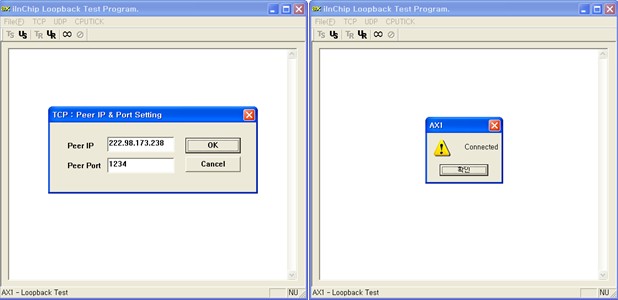

图7. AddPortMapping成功4. 默认状态下, 本文添加了内部IP: 4321ó 外部IP: 1234的端口映射。 用户可以利用AX1来检验这一点。图8. 在远程主机上运行TCP客户端并且将其与IGD连接(添加外部端口)5. 默认状态下，已添加的映射入口将会在10秒钟之后被自动删除。此时，将会看到“DeletePort Success!!”信息。 图9. DeletePortMapping成功6. 再次运行AX1，检验映射入口是否被删除。图10. 在远程主机上运行TCP客户端并将其与IGD连接(删除的外部端口)
