[转]使用Joinwork Process Studio创建jBpm和Activiti流程定义文件
转自【www.bpmn123.net】

BPMN2.0规范提供了通用的扩展机制，方便BPMN软件工具或引擎厂家添加自己特有的属性。大家熟悉的开源BPMN项目jBpm和Activiti就大量的使用了BPMN标准扩展机制，来实现自己特有的功能。

下面介绍如何使用Joinwork Process Studio创建带扩展属性的jBpm和Activiti流程定义文件。

jBpm
jBpm 5 在Process元素中增加了扩展属性"packageName"指定流程所属的包名，另外还增加了扩展元素"import"来引用java Class。下面这段BPMN定义文件片段就使用了这两个扩展属性：

<process id="Import" name="Import Process" tns:packageName="com.sample" >   <extensionElements>      <tns:import name="java.util.List" />      <tns:import name="java.util.ArrayList" />   </extensionElements>...</process>

下面是在Joinwork Process Studio中创建上述内容的过程：

1、新建一个BPMN文件或打开一个已有的BPMN文件。

为加入jBpm的扩展属性，我们需要先添加一个jBpm命名空间“http://www.jboss.org/drools”。

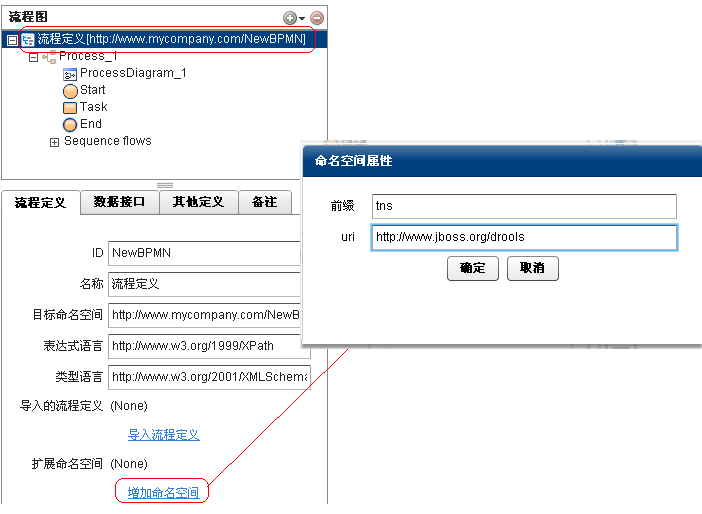

在Stuio左侧的流程定义模型树中选择根节点，然后在属性页面中点击"增加命名空间"打开"命名空间属性"窗口。

分别在"命名空间属性"窗口中的"前缀"和"uri"中输入"tns"和"http://www.jboss.org/drools"
,选择确定。
前缀不一定必须是"tns",只要不与现有的命名空间前缀重复就可以。jBpm的uri必须是http://www.jboss.org/drools。

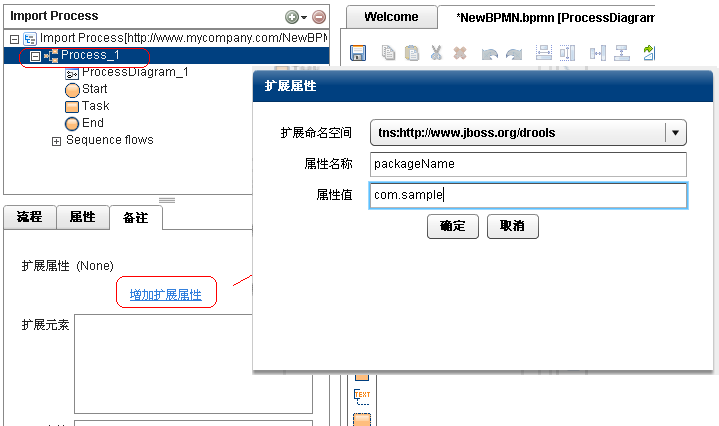

2、在左侧的流程定义模型树中选择要添加扩展属性的"Process"节点，在下方的Process属性标签页面中选择"备注"标签页。

在备注标签页中单击"增加扩展属性"打开"扩展属性"窗口，"扩展属性"窗口的"扩展命名空间"下拉列表框中选择前面添加的jBpm命名空间，在"属性名称"中输入"packageName"，属性值中输入"com.sample"，选择确定。

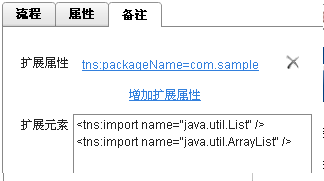

3、在备注标签页中的"扩展元素"输入框中输入以下内容：

<tns:import name="java.util.List" /><tns:import name="java.util.ArrayList" />

4、保存BPMN定义文件，结束。

Activiti

Activiti有一个自定义的mailTask,是由标准的serviceTask扩展来的，下面创建包含mailTask的Activiti流程模型。

1、选择流程模型树的根节点，增加一个新的命名空间，前缀为:"activiti"，uri为"http://activiti.org/bpmn"；

2、创建一个类型为"服务-Service"的任务，在此任务的"备注"标签页里，增加一个新的扩展属性。新扩展属性的命名空间是："activiti:http://activiti.org/bpmn"，属性名称是"type"，属性值是"mail";

3、在任务"备注"标签页的"扩展元素"输入框里输入以下内容:

<activiti:field name="from" stringValue="order-shipping@thecompany.com" /><activiti:field name="to" expression="${recipient}" /><activiti:field name="subject" expression="Your order ${orderId} has been shipped" /><activiti:field name="html"><activiti:expression><![CDATA[<html><body>Hello ${male ? 'Mr.' : 'Mrs.' } ${recipientName},<br/><br/>As of ${now}, your order has been <b>processed and shipped</b>.<br/><br/>Kind regards,<br/>TheCompany.</body></html>]]></activiti:expression></activiti:field>

4、保存更新的BPMN文件即可。

使用类似Joinwork Process Studio这样的通用BPMN 2.0 建模工具就能够方便的为第三方符合BPMN标准的软件创建BPMN定义文件，这完全得益于新的BPMN 2.0规范，也是建立和遵循标准的意义所在。
