《研磨struts2》 第一章 Struts2概述 之 MVC模式

?

图1.1一个模型对应多个视图

模型负责输出的内容，而视图负责输出的形式，模型不依赖于视图，模型与视图是解耦的。因此在修改视图，也就是显示方式的时候，不必关心模型，而只需要直接修改视图的展示方式即可。

3：MVC的组件关系图

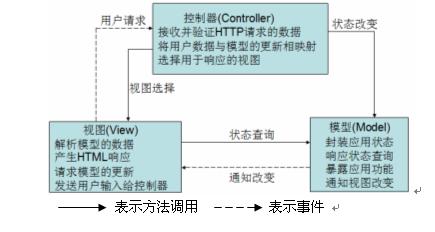

MVC的组件关系如图1.2所示：

?

图1.2 MVC组件关系图

MVC的组件关系图描述了模型、视图、控制器这三个部分的交互关系，下面按照交互顺序来详细描述一下它们的交互关系：

（1）首先是展示视图给用户，用户在这个视图上进行操作，并填写一些业务数据

（2）然后用户会点击提交按钮，来发出请求

（3）视图发出的用户请求会到达控制器，在请求中包含了想要完成什么样的业务功能以及相关的数据。

（4）控制器会来处理用户请求，会把请求中的数据进行封装，然后选择并调用合适的模型，请求模型进行状态更新，然后选择接下来要展示给用户的视图。

（5）模型会去处理用户请求的业务功能，同时进行模型状态的维护和更新

（6）当模型状态发生改变的时候，模型会通知相应的视图，告诉视图它的状态发生了改变。

（7）视图接到模型的通知后，会向模型进行状态查询，获取需要展示的数据，然后按照视图本身的展示方式，把这些数据展示出来。

接下来就是等待用户下一次操作，再次从头轮回了。

1.1.3? MVC模式作用

在早期开发中，有一些程序员没有认识到MVC模式带来的好处，在开发的时候不遵守MVC模式。这样做的结果就是程序结构划分不明确，各个部分功能混乱，在业务功能发生变更时，无论是业务逻辑修改还是显示形式修改，都要修改很多的类，“牵一发而动全身”，导致软件的开发和维护效率低下，错误百出。

而遵循MVC模式来开发系统，就会极大的避免上述问题的出现。MVC模式的核心手段是解耦，MVC模式通过仔细的划分功能，把整个应用程序划分成模型、视图、控制器三个部分，然后严密控制三个部分之间的通信，从而得到一个结构清晰、功能分布合理、可重用、可扩展、可维护的应用程序。

因此，使用MVC模式，可以获得以下好处：

• 低耦合性：在MVC模式中，模型和视图是解耦的，模型不会依赖于视图，而视图也仅仅是从模型中获取需要展示的数据，并不会与模型的逻辑处理相关联。
• 更低的开发成本：由于MVC模式帮我们清楚的划分了各部分的职责，就可以让程序员各司其职，Java程序员只关心业务逻辑的实现，也就是模型部分；而界面程序员只关心页面展示，也就是视图部分即可。
• 更好的可维护性：MVC模式划分出明晰的模型和视图部分，并使其解耦，在软件需求发生变更的时候，就可以各自独立的改变而不会相互影响，使得程序更容易维护和扩展。

  1.1.4? Model2模型中的MVC

  在Java的Web开发中，通常把Servlet+JSP+JavaBean的模型称为Model2模型，这是一个完全遵循MVC模式的模型，基本划分如下：

  • JavaBean作为模型，既可以作为数据模型来封装业务数据，又可以作为业务逻辑模型来包含应用的业务操作。其中，数据模型用来存储或传递业务数据，而业务逻辑模型接收到控制器传过来的模型更新请求后，执行特定的业务逻辑处理，然后返回相应的执行结果。
  • JSP作为表现层，负责提供页面来为用户展示数据，提供相应的表单（Form）来用于用户的请求，并在适当的时候（比如用户点击提交的按钮），向控制器发出用户请求来请求模型进行更新。
  • Serlvet作为控制器，用来接收用户提交的请求，然后获取请求中的数据，将之转换为业务模型需要的数据模型，然后调用业务模型相应的业务方法，请求模型进行更新，同时根据业务执行结果来选择要返回的视图，也就是选择下一个页面。

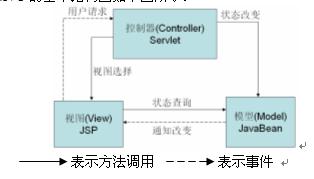

    Model2实现MVC的基本结构图如下图所示：

    ?

    图1.3 Model2中的MVC

    那么，在用户发出一个请求后，Servlet+JSP+JavaBean模型基本的响应顺序是怎样的呢？

    当用户发出一个请求后，这个请求会被控制器Servlet接收到；Servlet将请求的数据转换成数据模型JavaBean，然后调用业务逻辑模型JavaBean的方法，并将业务逻辑模型返回的结果放到合适的地方，比如请求的属性里；最后，根据业务逻辑模型的返回结果，由控制器来选择合适的视图(JSP)，由视图把数据展现给用户。

    ?

    ?
