新浪微博布局学习——活用RelativeLayout

前言

　　Android布局中RelativeLayout非常灵活，之前项目使用很少，一般的例子用得都比较呆板。在学习中发现其大量采用了该布局，这里"帮"他分享一下一些经典的用法:)

?

声明

　　欢迎转载，但请保留文章原始出处:)

　　　　JavaEye社区：http://www.iteye.com

　　　　农民伯伯： http://over140.cnblogs.com

?

系列

　　新浪微博布局学习——妙用TabHost

?

正文

　　一、效果图

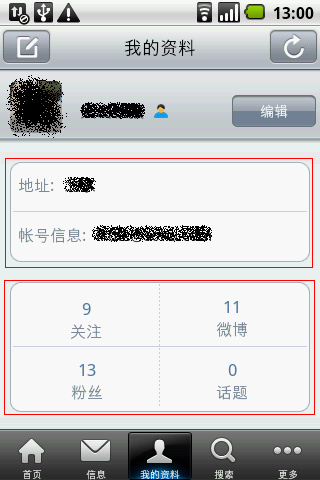

　　　　格子布局效果：

　　　　（图一）

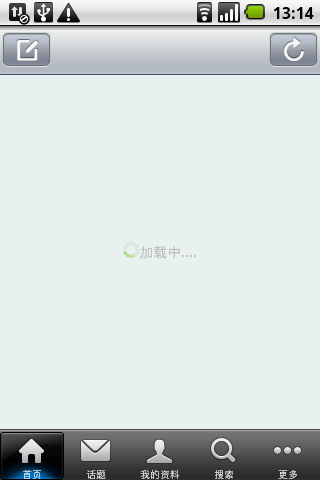

　　　　居中正在加载的效果：

?

　　　　（图二）

?

　　二、实现代码

　　　　2.1　　实现 图一 效果代码

????????????<RelativeLayout?android:id="@id/rlDigest"
????????????????android:background="@drawable/panel_bg"?android:layout_width="fill_parent"
????????????????android:layout_height="100.0dip"?android:layout_margin="10.0dip">
????????????????<TextView?android:textSize="16.0sp"?android:textColor="#ff7d899d"
????????????????????android:gravity="center_vertical"?android:id="@id/tvAddress"
????????????????????android:layout_width="wrap_content"?android:layout_height="wrap_content"
????????????????????android:layout_marginLeft="5.0dip"?android:layout_marginTop="10.0dip"
????????????????????android:text="@string/userinfo_address"
????????????????????android:layout_alignParentLeft="true"
????????????????????android:layout_alignParentTop="true"?/>
????????????????<TextView?android:textSize="16.0sp"?android:textColor="#ff373737"
????????????????????android:id="@id/tvAddress_content"?android:layout_width="wrap_content"
????????????????????android:layout_height="wrap_content"?android:layout_marginLeft="10.0dip"
????????????????????android:layout_toRightOf="@id/tvAddress"?android:layout_alignTop="@id/tvAddress"?/>
????????????????<View?android:id="@id/vHDivider"?android:background="@drawable/horizontal_separation_line_repeat"
????????????????????android:layout_width="fill_parent"?android:layout_height="1.0dip"
????????????????????android:layout_centerVertical="true"?/>
????????????????<TextView?android:textSize="16.0sp"?android:textColor="#ff7d899d"
????????????????????android:gravity="center_vertical"?android:id="@id/tvAccount_info"
????????????????????android:layout_width="wrap_content"?android:layout_height="wrap_content"
????????????????????android:text="@string/account_info"?android:layout_below="@id/vHDivider"
????????????????????android:layout_alignLeft="@id/tvAddress"
????????????????????android:layout_alignParentBottom="true"?/>
????????????????<TextView?android:textSize="16.0sp"?android:textColor="#ff373737"
????????????????????android:gravity="center_vertical"?android:id="@id/tvAccount_info_content"
????????????????????android:layout_width="wrap_content"?android:layout_height="wrap_content"
????????????????????android:layout_marginLeft="10.0dip"?android:layout_marginBottom="12.0dip"
????????????????????android:singleLine="true"?android:layout_toRightOf="@id/tvAccount_info"
????????????????????android:layout_alignBottom="@id/tvAccount_info"?/>
????????????</RelativeLayout>
????????????<RelativeLayout?android:background="@drawable/panel_bg"
????????????????android:layout_width="fill_parent"?android:layout_height="130.0dip"
????????????????android:layout_margin="10.0dip">
????????????????<View?android:id="@id/vVDivider1"?android:background="@drawable/vertical_separation_line_repeat"
????????????????????android:layout_width="1.0dip"?android:layout_height="fill_parent"
????????????????????android:layout_centerHorizontal="true"?/>
????????????????<View?android:id="@id/vHDivider2"?android:background="@drawable/horizontal_separation_line_repeat"
????????????????????android:layout_width="fill_parent"?android:layout_height="1.0dip"
????????????????????android:layout_centerVertical="true"?/>
????????????????<RelativeLayout?android:id="@id/llAttention"
????????????????????android:background="@drawable/bg_panel_above_left"
????????????????????android:clickable="true"?android:layout_width="wrap_content"
????????????????????android:layout_height="wrap_content"?android:layout_toLeftOf="@id/vVDivider1"
????????????????????android:layout_above="@id/vHDivider2"
????????????????????android:layout_alignParentLeft="true"
????????????????????android:layout_alignParentTop="true">
????????????????????<TextView?android:gravity="center"?android:id="@id/tvAttention_count"
????????????????????????android:layout_width="fill_parent"?android:layout_height="wrap_content"
????????????????????????android:layout_marginTop="10.0dip"?android:text="0"
????????????????????????android:layout_centerHorizontal="true"
????????????????????????style="@style/userinfo_panel_textview_count"?/>
????????????????????<TextView?android:gravity="center"?android:id="@id/tvAttention"
????????????????????????android:layout_width="fill_parent"?android:layout_height="wrap_content"
????????????????????????android:text="@string/attention"?android:layout_below="@id/tvAttention_count"
????????????????????????android:layout_centerHorizontal="true"
????????????????????????style="@style/userinfo_panel_textview_title"?/>
????????????????</RelativeLayout>
????????????????<LinearLayout?android:orientation="vertical"
????????????????????android:id="@id/rlWeibo"?android:background="@drawable/bg_panel_above_right"
????????????????????android:clickable="true"?android:layout_width="wrap_content"
????????????????????android:layout_height="wrap_content"?android:layout_toRightOf="@id/vVDivider1"
????????????????????android:layout_above="@id/vHDivider2"
????????????????????android:layout_alignParentTop="true"
????????????????????android:layout_alignParentRight="true">
????????????????????<TextView?android:gravity="center"?android:layout_gravity="center_horizontal"
????????????????????????android:id="@id/tvWeibo_count"?android:layout_width="fill_parent"
????????????????????????android:layout_height="wrap_content"?android:layout_marginTop="10.0dip"
????????????????????????android:text="0"?style="@style/userinfo_panel_textview_count"?/>
????????????????????<TextView?android:gravity="center"?android:layout_gravity="center_horizontal"
????????????????????????android:id="@id/tvTopic"?android:layout_width="fill_parent"
????????????????????????android:layout_height="wrap_content"?android:text="@string/radio_button_topic"
????????????????????????style="@style/userinfo_panel_textview_title"?/>
????????????????</LinearLayout>
????????????????<LinearLayout?android:orientation="vertical"
????????????????????android:id="@id/llFans"?android:background="@drawable/bg_panel_below_left"
????????????????????android:clickable="true"?android:layout_width="wrap_content"
????????????????????android:layout_height="wrap_content"?android:layout_toLeftOf="@id/vVDivider1"
????????????????????android:layout_below="@id/vHDivider2"
????????????????????android:layout_alignParentLeft="true"
????????????????????android:layout_alignParentBottom="true">
????????????????????<TextView?android:gravity="center"?android:layout_gravity="center_horizontal"
????????????????????????android:id="@id/tvFans_count"?android:layout_width="fill_parent"
????????????????????????android:layout_height="wrap_content"?android:layout_marginTop="10.0dip"
????????????????????????android:text="0"?style="@style/userinfo_panel_textview_count"?/>
????????????????????<TextView?android:gravity="center"?android:layout_gravity="center_horizontal"
????????????????????????android:id="@id/tvFans"?android:layout_width="fill_parent"
????????????????????????android:layout_height="wrap_content"?android:text="@string/fans"
????????????????????????style="@style/userinfo_panel_textview_title"?/>
????????????????</LinearLayout>
????????????????<LinearLayout?android:orientation="vertical"
????????????????????android:id="@id/llTopic"?android:background="@drawable/bg_panel_below_right"
????????????????????android:clickable="true"?android:layout_width="wrap_content"
????????????????????android:layout_height="wrap_content"?android:layout_toRightOf="@id/vVDivider1"
????????????????????android:layout_below="@id/vHDivider2"
????????????????????android:layout_alignParentRight="true"
????????????????????android:layout_alignParentBottom="true">
????????????????????<TextView?android:gravity="center"?android:layout_gravity="center_horizontal"
????????????????????????android:id="@id/tvTopic_count"?android:layout_width="fill_parent"
????????????????????????android:layout_height="wrap_content"?android:layout_marginTop="10.0dip"
????????????????????????android:text="0"?style="@style/userinfo_panel_textview_count"?/>
????????????????????<TextView?android:gravity="center"?android:layout_gravity="center_horizontal"
????????????????????????android:id="@id/tvTopic"?android:layout_width="fill_parent"
????????????????????????android:layout_height="wrap_content"?android:text="@string/his_topics"
????????????????????????style="@style/userinfo_panel_textview_title"?/>
????????????????</LinearLayout>
????????????</RelativeLayout>

　　　　　　代码说明：

　　　　　　　　2.1.1　　第一个RelativeLayout为图一上的实现代码。注意使用了一个View，也就是一条横线，令其居中布局；"地址："的TextView通过layout_alignParentLeft和layout_alignParentTop令其在整个 RelativeLayout顶左顶上；"账号信息："的TextView通过layout_below令其位于横线下方，layout_alignLeft令其与"地址："的TextView左边对齐，然后用layout_alignParentBottom让其居于容器底部。

　　　　　　　　2.1.2　　第二个RelativeLayout为图一下的实现代码。关键是vVDivider1和vVDivider2，与3.1.1类似，画出了一个十字架的布局，然后分别用居左、居上、居下、居右等方式实现了该布局效果。

　　　　2.2　　实现 图二 效果代码

????<RelativeLayout?android:id="@+id/rlpb"
????????android:layout_width="fill_parent"?android:background="#ffeff0f4"
????????android:visibility="gone"?android:layout_height="fill_parent"
????????android:layout_weight="1.0">
????????<LinearLayout?android:layout_centerInParent="true"
????????????android:layout_width="wrap_content"?android:layout_height="wrap_content">
????????????<ProgressBar?android:id="@+id/prb"
????????????????style="?android:attr/progressBarStyleSmallTitle"
????????????????android:layout_width="wrap_content"?android:layout_height="wrap_content"?/>
????????????<TextView?android:text="@string/loadinfo"
????????????????android:layout_width="wrap_content"?android:layout_height="wrap_content"?/>
????????</LinearLayout>
????</RelativeLayout>

?　　　　　　代码说明：

主要是layout_centerInParent属性的应用，令其居于RelativeLayout的中间。使用的时候领ListView先隐藏，然后让这个布局显示并填充，用完在设置Visible为GONE即可。

?

　　三、总结

　　　　熟练掌握以下重要属性，并灵活运用：

　　　　android:layout_centerInParent　　　居中布局
　　　　android:layout_centerVertical　　　 水平居中布局
　　　　android:layout_centerHorizontal　　垂直居中布局

?

　　　　android:layout_alignParentTop　　　　居于容器内顶部
　　　　android:layout_alignParentBottom　　居于容器内底部
　　　　android:layout_alignParentLeft　　　　居于容器内左边
　　　　android:layout_alignParentRight　　　 居于容器内右边

　　　　android:layout_above　　　　　　　居于指定View的上方
　　　　android:layout_below　　　　　　　居于指定View的下方

　　　　android:layout_toRightOf　　　　　　在指定View的右边
　　　　android:layout_toLeftOf　　　　　　? 在指定View的左边

　　　　android:layout_alignTop　　　　　　与指定View的Top一致

　　　　为了方便大家测试效果，文章末尾提供了资源下载，不足的资源请自行在APK中提取。
