双相机景深分析的思路
一、大致思路
输入：两个平行相机拍摄到的照片
Step1、照片预处理，包括照片校正，剔除左右相片曝光相差太大的照片，用它们做景深估计可能会出错
Step2、使用MATLAB相机标定工具箱先后进行单相机标定和双相机标定，确定三个相机的内参数，以及相对位置关系
Step3、校准左右相机的图片，保证对每一组照片，左右相机中物体具有相同高度
Step4、使用MATLAB双目视觉工具箱，做景深估计，进而得到图片中不同位置处的场景深度
二、照片的标定结果
通过单相机标定，确定内参
通过双目标定，确定两个相机是否平行，以及它们之间的距离。
左上相机和右上相机之间的位置关系
旋转向量 om = [ 0.00604 0.00170 0.00245 ]
平移向量 T = [ -0.79953 -0.00456 -0.00976 ] 以米为单位
说明左上相机和右上相机可以认为是平行且等高度的
三、校准左右相机的图片
要达到双目测距的要求，必须保证对每一组照片，左右相机中物体具有相同高度
需要说明的是，两个相机必须是等高且平行的，如果不是，需要做校准操作。
比如原图
图 1

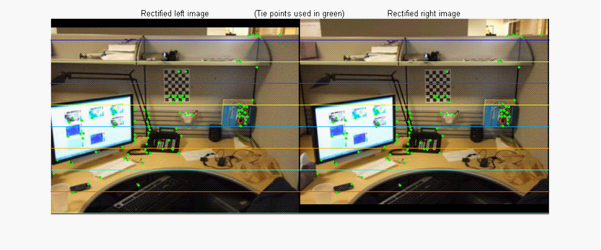

校准为
图 2
四、景深估计

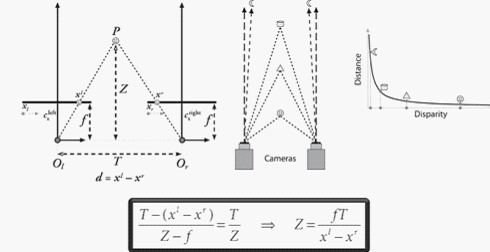

4.1 双目测距的基本原理
图 3

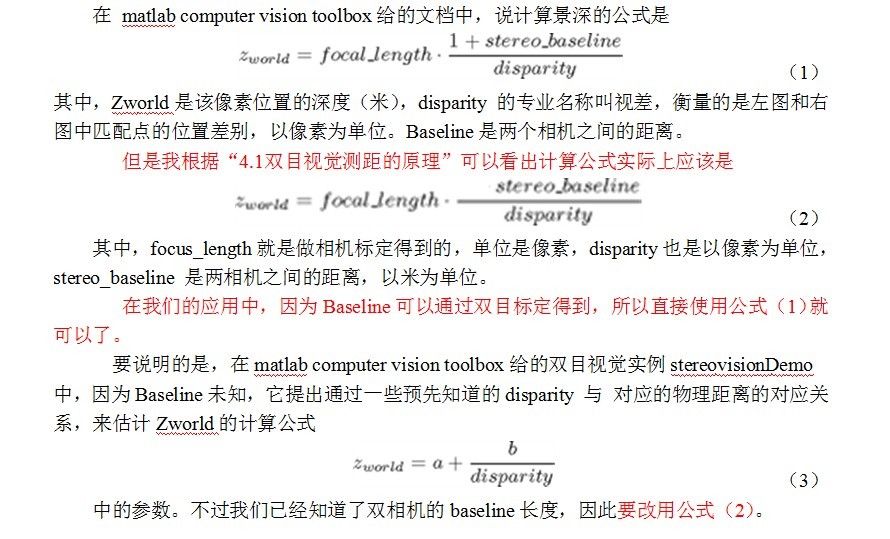

4.2 景深的计算
四、计算效果的演示
根据上面的原理，计算得到的景深图。

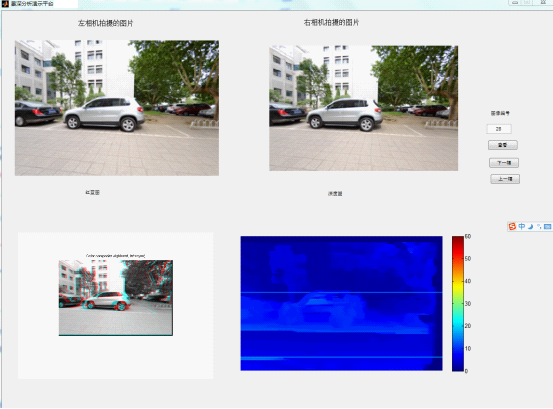

图 4 是演示程序运行的效果
图 4

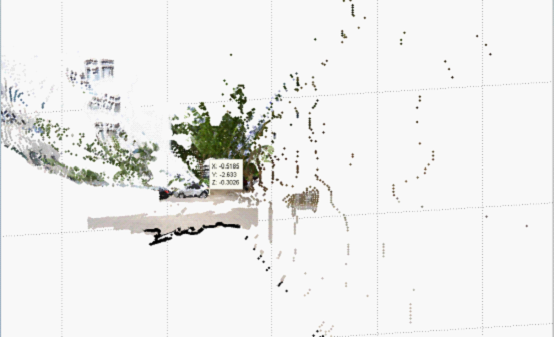

图 5是深度图的一个截图，注意深度图是3维的，记录了照片中大部分像素点的深度信息。
图 5
图5中有一辆车，把它放大后截图，如图6.
图 6
这辆小车，测出他的头和尾的距离是2.8米，这和实际生活经验吻合，因为小轿车一般长度3到4米，而这辆车属于迷你型，长度自然短一点。
五、进一步讨论
Matlab双目视觉工具箱的计算思路的说明
Matlab双目视觉工具箱的基本思想，是对左右相机的图片做块匹配，从而确定左右图片之间的映射关系，由于在“校准左右相机的图片”这一步时，已经保证了相同的物体在左右照片中一定位于同一行，因此只需要判断它们所处的列之间的关系就可以了。
具体的做法，是对右图的每一个像素点，提取一个围绕它的7*7像素块，然后在左图的同一行中寻找匹配块。为了优化搜索的效率，可以假设匹配块的列与右图中的待匹配块的距离在15个像素以内。左右图中匹配块之间的距离，也就是估算景深时所需要的视差disparity（公式（2））。据此可以做景深估算。

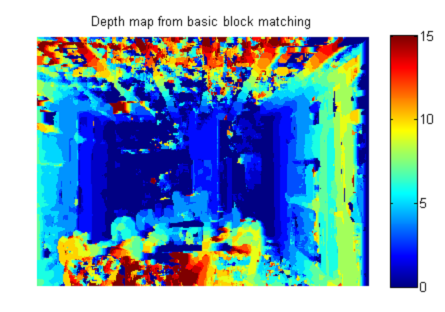

图7是工具箱的帮助中给出的某次块匹配的效果。
图7
为了改善计算效率，提升效果，工具箱中又做了金字塔分层计算、动态优化等。
需要说明的是，这个基于匹配来确定视差进而计算景深的原理决定了两种情形下，会出现漏洞区域：
（1）视差为0。如图7(a),(b)所示，左右相机拍摄的挂白板的墙壁重合在一起。
（2）视差虽然不为0，但由于场景几乎没有纹理，所以匹配的时候，误以为视差为0。如图7(c),(d)所示，天空是纯白色，无法准确匹配，所以这部分的景深也是无法计算的。
从景深的计算公式（公式（2）（3））我们可以看到，当视差为0，景深的估算没有意义。
目前方法面临的几个瓶颈
1、计算能力欠缺，只能处理缩小16倍以后的图，去除绘图等冗余操作后代码有多少优化的空间。
2、目前还做不到对图像中每一个位置都计算出深度，计算出来的部分也存在漏洞，比如图6中的车就破了洞。必须进一步优化效果，才能达到进一步应用的需要。
